求资深工程师回答，关于fill和铺地连接的问题
录入：edatop.com 点击：

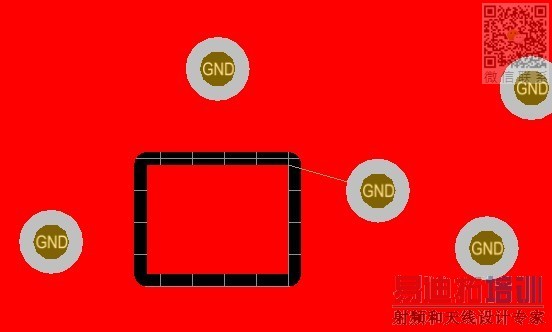

我在PCB中放置了一块FILL，用于连接一个器件的固定地脚，增加接地面积，然后进行polygon铺地，结果Polygon不能直接覆盖FILL，甚至线连也没有，求高手解答，附图
基础问题，修改一下polygon属性就好了。
果然是高手，我笨死了
