关于AD使用LP_Wizard10.3.2自动封装的方法
录入：edatop.com 点击：
今天看到一位坛友给我留言说怎样使用lpw给altiumdesigner制作封装，
回家后发现10.3.2版已经没有了Ad以及其他很多EDA软件封装的向导，后来下了个10.3update版本就发现了原来lpw把对ad等软件的支持去掉了，也或许我没发现，
其实AD是支持PADS Layout ASCII格式的封装导入，
AD支持非常多的格式的，兼容性还是很强大的！
现在把LP-W对AD的制作过程发一下，：
前面的就不说了，lpw使用我做过一个粗略教程，有兴趣的可以见我主页

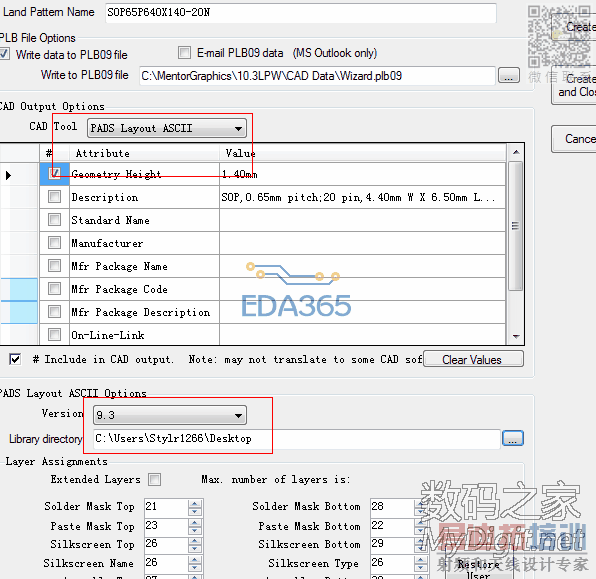

看红框，注意下面那个版本的选择，尽量别选择比你AD版本后的pads版本。比如说AD6用pads9。当然这又不是不可以，只是为了兼容性尽量还是选2005.2的版本。ad6是06年出的。

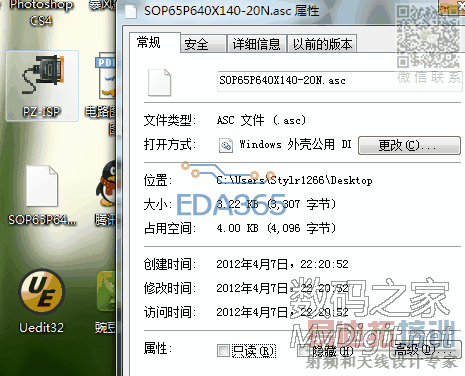

输出的asc文件

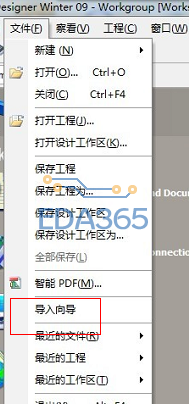

打开ad，选择导入向导

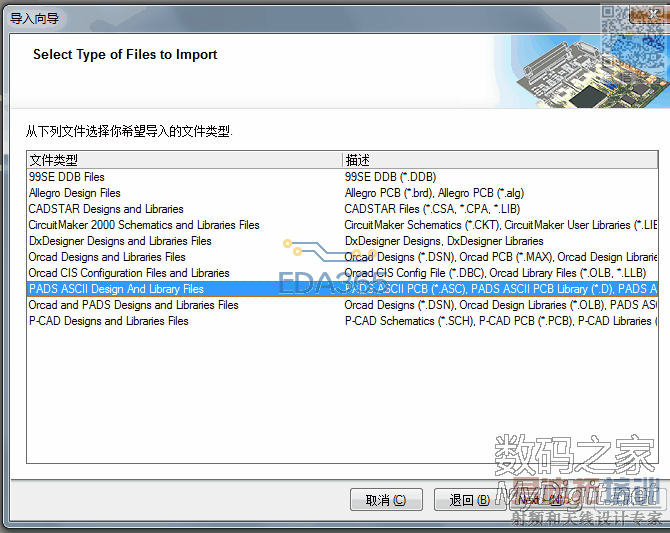

看高亮部分
这一步很重要，前面我就是没有做这一步结果老师不行

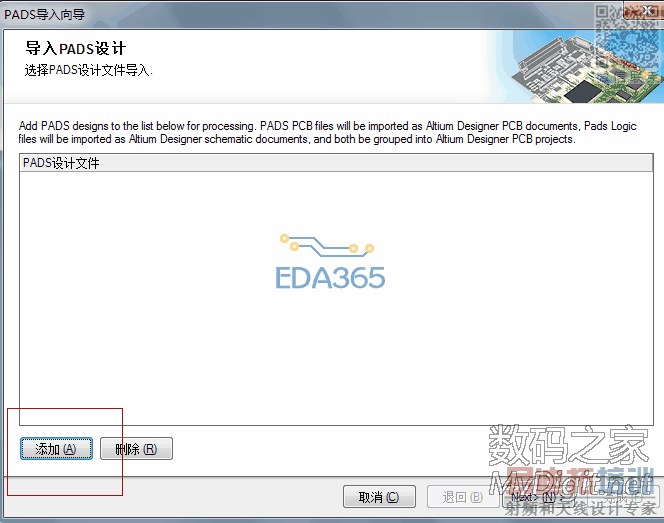

点击“添加”按钮添加刚刚导出的asc文件

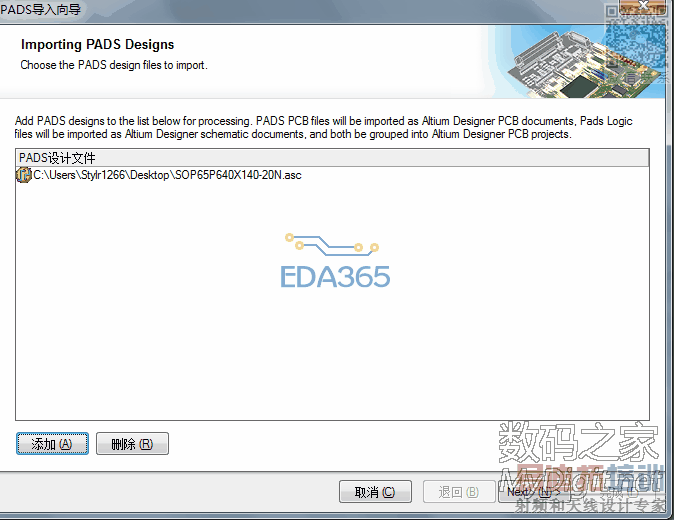

导入成功之后如下，然后就一路下一步

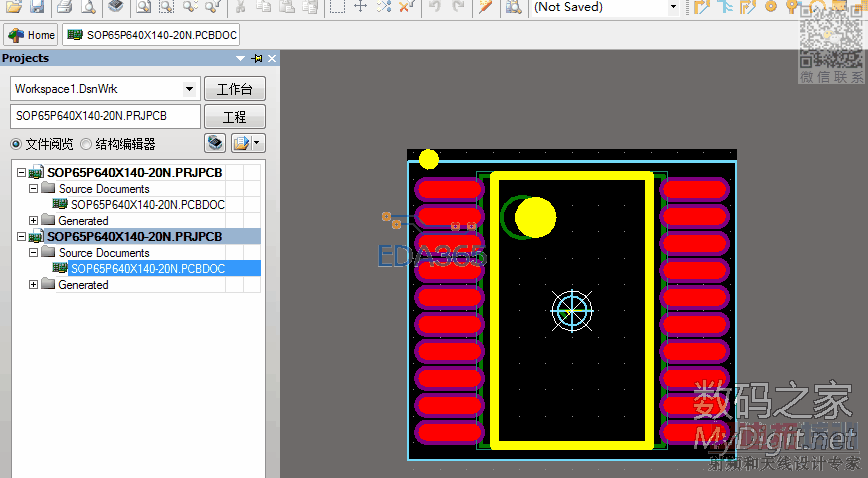

最后成功完成封装的制作！
回家后发现10.3.2版已经没有了Ad以及其他很多EDA软件封装的向导，后来下了个10.3update版本就发现了原来lpw把对ad等软件的支持去掉了，也或许我没发现，
其实AD是支持PADS Layout ASCII格式的封装导入，
AD支持非常多的格式的，兼容性还是很强大的！
现在把LP-W对AD的制作过程发一下，：
前面的就不说了，lpw使用我做过一个粗略教程，有兴趣的可以见我主页
看红框，注意下面那个版本的选择，尽量别选择比你AD版本后的pads版本。比如说AD6用pads9。当然这又不是不可以，只是为了兼容性尽量还是选2005.2的版本。ad6是06年出的。
输出的asc文件
打开ad，选择导入向导
看高亮部分
这一步很重要，前面我就是没有做这一步结果老师不行
点击“添加”按钮添加刚刚导出的asc文件
导入成功之后如下，然后就一路下一步
最后成功完成封装的制作！
这个帖子原来在数码之家发过，图片是从哪里拿来的，所有最后2张顺序乱了
