AD的PCB中能全局修改网络吗？
录入：edatop.com 点击：
AD的PCB中能全局修改网络吗?
全局操作
选择要修改的网络，按F11后，按照楼上的所示的位置输入要更改的网络名。

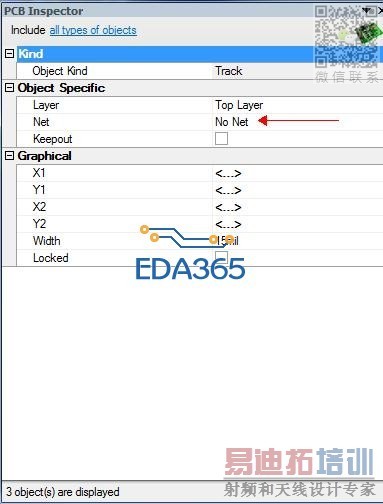

比如我要全局修改GND，gnd虽然选中了，但是pcb ispector并没有东西呀。

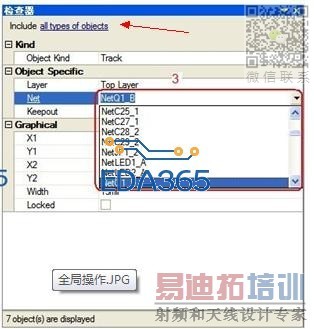

按下快捷键“Shift+F”，单击该网络，弹出“查找相似对象”界面，如下图左边所示
1：点击Net一栏中的“Any”改为“Same”，如1所示；
2：点击【确认】按钮，弹出右边的界面，
3：修改Net后按下回车键即可，如3所示
或者快捷键“S+N”选择需要修改的网络，按下F11，按照上面的方法即可【使用该快捷键时，该网络不能含有泪滴，否则弹出的查找相似对象界面是空白的】
希望能帮到你！
空白的话你可以点击一下位置进行选择显示项
谢谢了！改为“只显示Tracks”即可。
