求助资深工程师AD9 过滤功能异常
录入：edatop.com 点击：

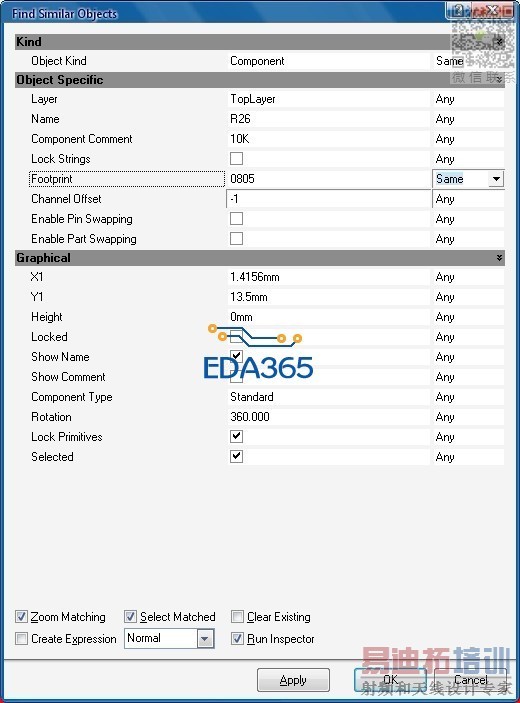

AD9 过滤功能异常，如下图，请高手帮忙解决！

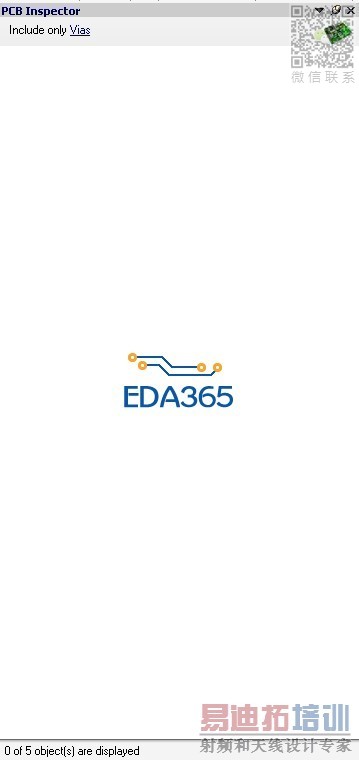

图2，全是空白，不会出现参数选项
图2，全是空白，不会出现参数选项
菜鸟先来说一说
这个应该不是软件的问题，是你选中的时候出错了，导致的 ，从你的截图看你是想全局操作0805封装的元件，就是过滤0805封装的元件，你刚开始用鼠标点击选中一个元件的时候 被选中的肯定不止一个元件，举例说明你是选中R1然后右键 选择相似物这个操作的，问题出在你选中R1的过程中 你不光选了R1还选了别的，出来就是这个样子，我以前碰到过这个 你试一试 还有你下方那个 类型是VIA哦
include only via
兄弟...你敢不敢把第二张图那里的include only via中的via 改成Components...你选择的是器件的全局查询...显示的是过孔的肯定是空白的....
问题解决了，点via，然后选择所需显示的 component，就搞定了。但不知道怎么会出现这种情况。
问题解决了，点via，然后选择所需显示的 component，就搞定了。但不知道怎么会出现这种情况。
问题解决了，点via，然后选择所需显示的 component，就搞定了。但不知道怎么会出现这种情况。
谢谢！
