AD09可如何给不同网络赋上不同的颜色？（走线、焊盘和飞线一起改变）加5分
录入：edatop.com 点击：
纠结了好久的问题！AD09可如何给不同网络赋上不同的颜色?（走线、焊盘和飞线一起改变）。谢谢！

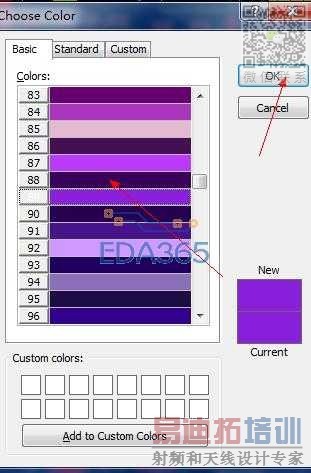

如图

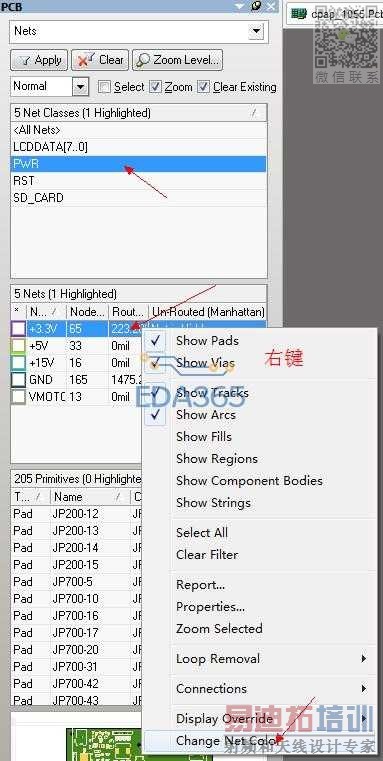

右下角——PCB——然后入下图

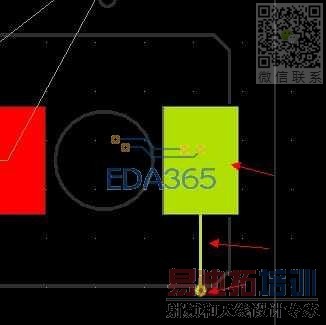

若果看不到效果 请按F5 颜色显示开关

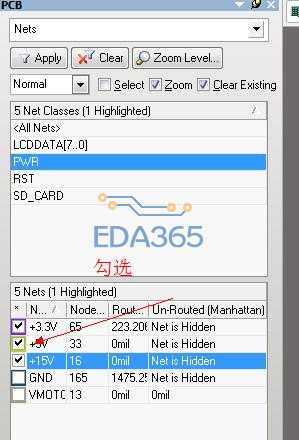

对了，最后记住要在网络名旁边的框框打上勾才行
第四步无法勾选。前面看不到勾选框。
前面看不到勾选框。
这些框框哦
对呀，我这里没有显示这些框。怎么回事呀
怎么右键里没有change net color?项呀
有点版本来这个选项。请从那考AD9.4或其他
版本越新 功能越多
跟版本有点关系，太低的无法实现该功能
用过9.3的路过。有这功能。
坑爹哦，我的也没前面那个框框。
