PCB终于画完了,欢迎大家拍砖

录入:edatop.com     点击:
线宽最小8mil,VCC和GND40mil,过孔via最小18mil(10mil),最大50mil(28mil)。
有几个地方傅铜的时候傅不到,请大家帮忙多给意见哈! 欢迎踊跃拍砖,嘿嘿!没问题就准备打样去!

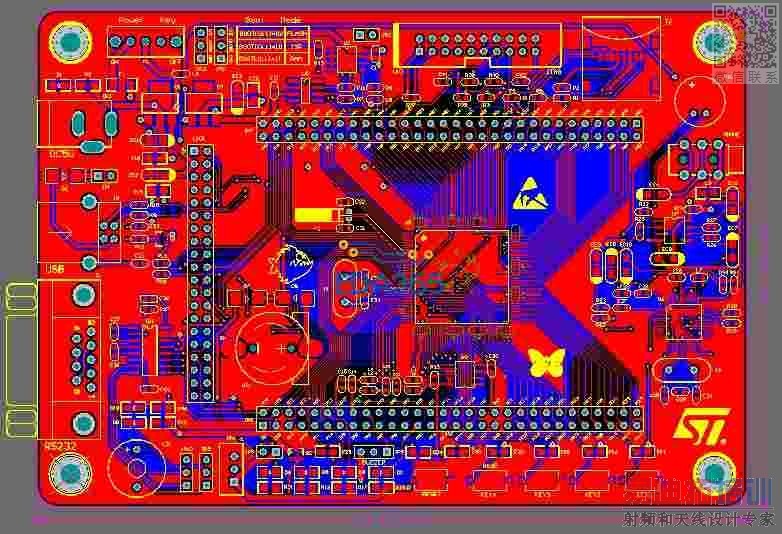

MCU背面还有个兔斯基,哈哈~~上图!




虽然图片看得不是太清楚...但是大致上来说很不错...布局蛮漂亮的..走线也很整齐...有些地方的走线稍微调整一下这样铺铜以后看着更好点.

好的,我试试看~~

不知小编能不能把文件上传下然后共享一下

右下角的晶体处理的有问题,最好跟中间的那个处理的方式一样,如果能把PCB上传上来,效果会更好

画的不错   LZ的这个是ST的哪个主芯片?

实话实说,
1,发个图,雾里看花,能有什么意见,
2,空荡荡的板,几个元件,谁都能拉出来吧。
3,这板不算漂亮吧。普通。

强烈建议LZ共享一下文档

值得学习  我还在初级阶段

都是高手

STM32F103ZET6

嗯,还有待改进!

很好,学习
