Altium Designer 6.9 覆铜请教,

录入:edatop.com     点击:


请教各老师几个问题,

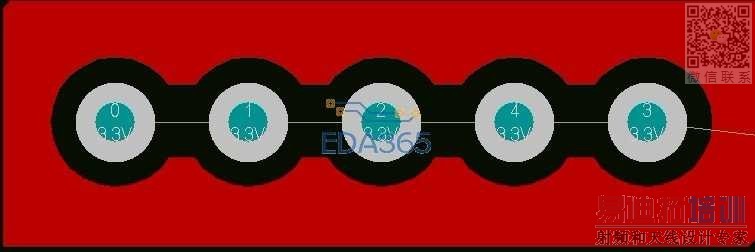

已经覆好的铜像这种多出来的余铜有什么方法可以切掉吗,操作频骤,

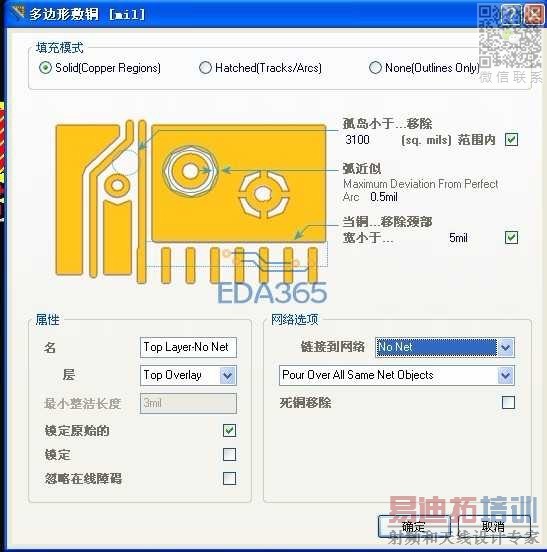

把孤岛值调大,还有颈部那一项也调大就OK了

不是孤岛问题,
加入禁止布线,把不想要的挡住(删除孤岛要选上)

Place——Polygon Pour Cutout,直接挖掉

加禁止布线肯定能去掉了,但你每个都加不麻烦?

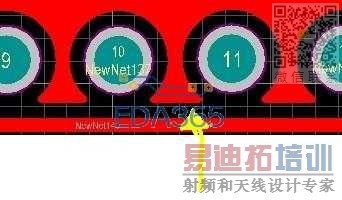

小编你要的是不是这种效果?

新手学习中!

学习中
