请教 PCB 板子怎么 切圆孔
录入：edatop.com 点击：
请教 PCB 板子怎么 切圆孔? 谢谢！
放置一个圆的pad,让pad的hold和它的size一样大就行了
1.是割铜麽?选中该园，快捷键T-V-T。
2.板子上打孔的话，楼上说的就是了（设置非金属化）。有内层最好选用附图方式（内电层内缩的）。
还有最直接方式：在板框层放一个圈圈就行。

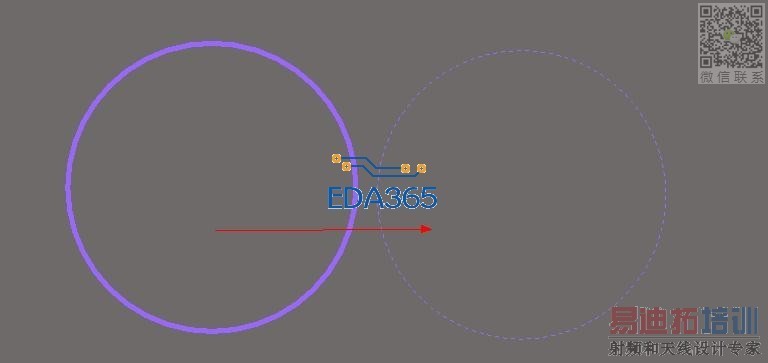

小编要的是这个效果不?
学习了。
1、选中你需要创建的圆形
2、TOOLS——Convert——Create Cutout From Select primitivers
3、OK 效果图如下图所示

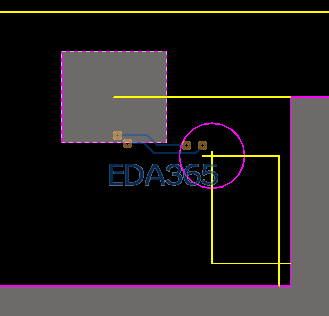

效果图
谢谢！
谢谢啊！
谢谢
！
谢谢~
