PADS原理图转PROTEL原理图,有成功过的朋友吗?麻烦进来帮我看看

录入:edatop.com     点击:

我用AD6导入PADS输出的原理图TXT文件后,AD6直接打开的是一个文件文件,而不是转换过的来的原理图文件,从信息上看应该是转换成功了,但是可能还要操作哪一步吧,不知道有没有有这方面经验的朋友,我从网上找到相关资料说是在导入的过程中会有几个步骤,一直点下一步就OK了,但是我就是没有成功,用了几个版本都是只能看到文件信息,

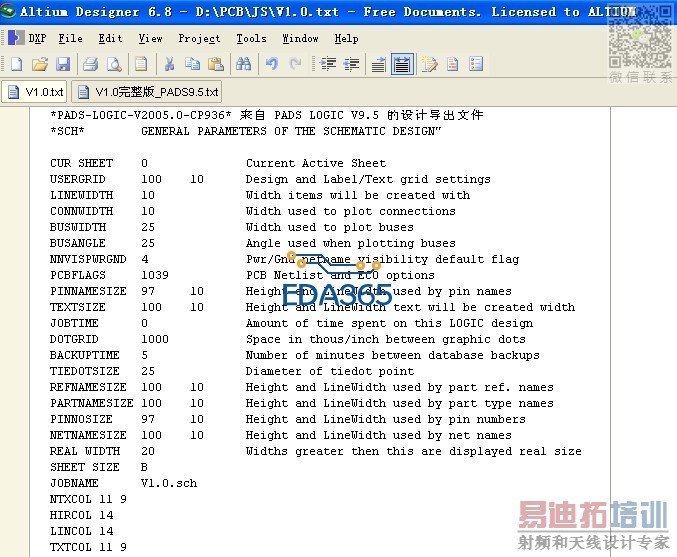

导入后的信息显示如下:


我看了网上介绍是有下面这两步的,但是我始终没看到这两步,不知道是不是版本问题:

同问,我还用的ad10

因为工作中经常会碰到这个问题,pcb可以,但是原理图没有成功过,成功的朋友支支招。不用每次再画一次了,特别是模块电路。

PCB现在新版本几乎都可以互转了,不需要通过第三方软件,这个原理图还真是比较麻烦。

期待解决。

我ALLEGRO转换成AD13后再转换成PROTELL99就不成功 也就是转换不了低版本  高手指点下

我最近也急需搞懂这个问题
