AD中的连线
录入：edatop.com 点击：

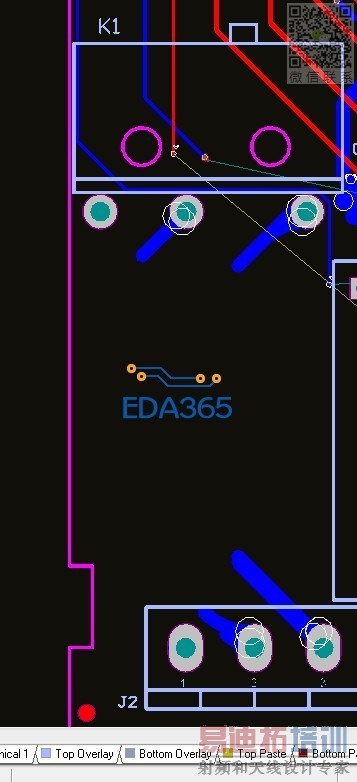

如下图，我想把K1和J2的两个没有网络的接插件对应引脚连接上，但是他们没有网络，也没有飞线，都是我后添加进来的。请问该如何连接呢?现在我连接连不上，自动就拐弯了。求高手解答。
有两种办法...你所说的连接不上是因为你的走线模式...Shift+R是修改走线模式...你切换下试试看能不能连接上....还有种办法就是直接P+L拉铜皮走线...这个是肯定可以的...
这也是一种方法，学习了！
是不是网络名不一样?
你好 已经解决了。我创建了网络，然后用交互式布线连接的。问您个问题，交互式布线和place line 有什么区别么?place line 画出的线也具有电气特性么?
嗯 是那种后添加的接插件，没有网络。一般这种情况，您是怎么弄得?
电气性特性是有的...与交互布线的时候画的铜线没有什么太大区别都是铜皮...加工出来的效果都一样...只不过交互式布线的铜线在布线过程中会受到一些布线模式或者其他的规则约束....
了解了。多谢您的帮助！
用P+L走出来的线在DRC的时候应该会报错吧，虽然板厂做出来的效果一样，在做DRC的时候只能不管了。
