aD10线宽设置问题
录入：edatop.com 点击：
我想把PCB中某个芯片上所有引脚的导线设置为８mil,其它地方的导线设置为10mil,应该怎样在规则中设置呢?

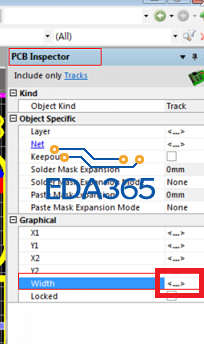

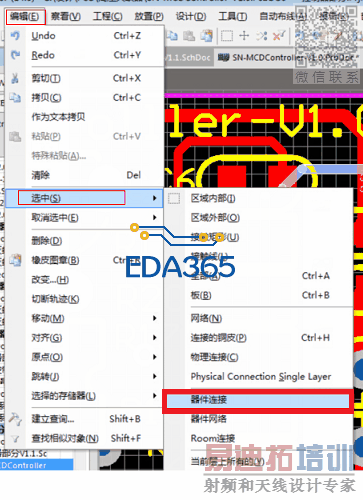

先选择那个器件的所有连线 如图1所示。然后调出PCB Inspector窗口在对象为Tracks时改变线的宽度Width为8Mil（如图2）。再勾中下面的Locked来锁定这些线。（这个是为下一步做的）
下一步再选择所有未锁定的线，再在PCB Inspector窗口把线宽度改为10Mil。这样就设置完成了
厲害....
