3D PCB

录入:edatop.com     点击:

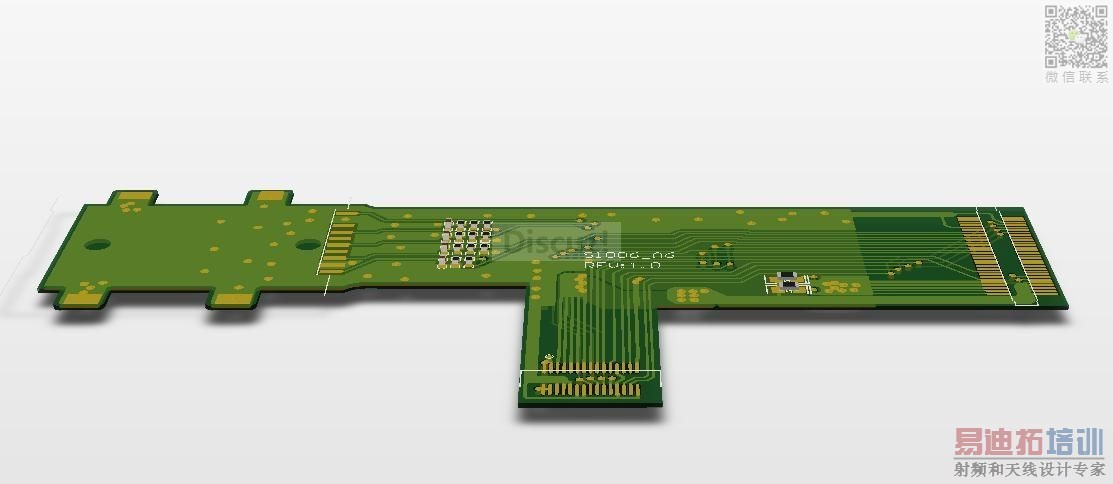

秀下我的3D PCB 板,目前还没把接口做好,下周就可以完善了,今天下发一张先!
3D 的好处是很多的,比如先把外壳结构拿来装配下,就知道有没有干涉了,也可以看出布局是否整齐!


我觉得吧,你这个板子形状做的挺好看,我还没试过。呵呵,只是元件好少。太浪费了

继续上图!


已经完成了设计!
呵呵!很简单的个小板,以后有时间把主板再上传!


不错

颜色怎么设置的啊?

D:\

把原理图和PCB都发上来让我们都学习学习吧,期待小编

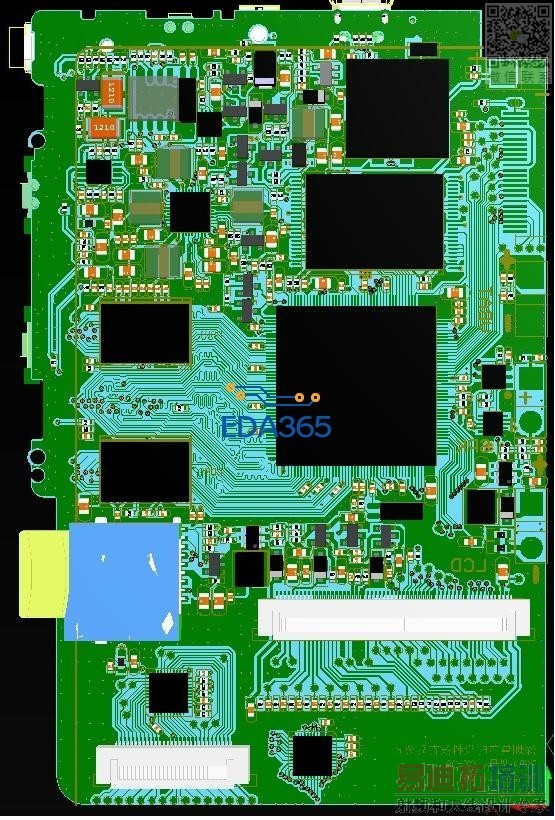

3D 板更新!
这板为一个实实在在的Q8平板电脑的板!不花俏很平常!
后续有图再继续上传分享!


需要学习些  Pro ENGINEER  的简单操作了

这个厉害
