用AD画PCB,当鼠标在某一网络连线上时,怎么设置才能使整个网络连线全部高亮?

录入:edatop.com     点击:
自己设置了半天。还是没成功。求解

我来告诉你:当鼠标在某一网络连线上时,按下ctrl同时左击!你试试。

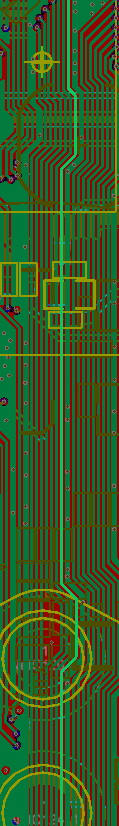

我用的是AD10,按照你说了试了下,不是那回事啊。把鼠标移到某条走线上时,整个与该条走线网络相同的走线都高亮,再按ctrl+鼠标左键,然后该网络走线高亮状态消失了。
?

不可能!



你看看



我这里确实出不来那个效果,是不是之前要在哪里设置?

恩,是这样的,但我用的是AD9,就是想当鼠标放在一条连线上时,自动的这个网络的全部连线高亮

是不是软件版本不同?AD9和AD10

你按照二楼的方法试过OK吗?

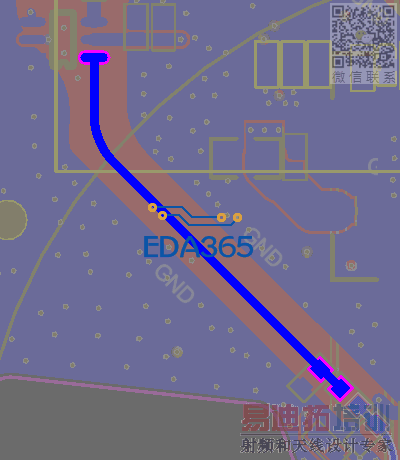

看了楼上的回复,按CTRL点亮某个网络,是可以点亮,但是,问题是,别的网络都变暗,且在不走线的时候也是变暗的状态,要恢复正常显示,需要按CTRL点空白区域。因此,这不是小编要的答案。
正确答案是:

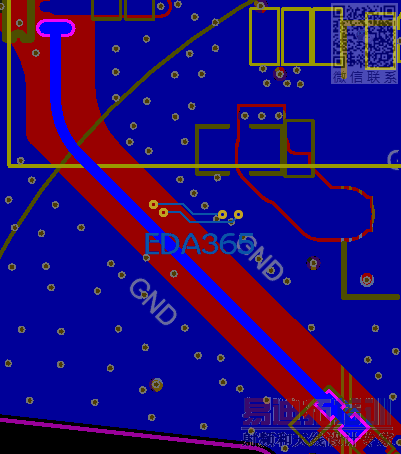

在PCB编辑界面下的右下角,点Mask level,将Dim Control选项下的Masked Objects Factor 这项的数值往小了调,直到达到预期的效果为止。目前我用的是25左右。
这样,在走线时,只有当前走线的网络是亮的,其他走线变暗。走完线后,在不走线的情况下,自动恢复正常显示。

又学一招,谢谢!

今天试了,确实是这样的,我的是AD14

试了,按ctrl是可以的,我想要的是自动高亮,不按ctrl

受教了,,谢谢木木
