请教：BGA过孔在电源层上被孤立了吗？

录入：edatop.com 点击：

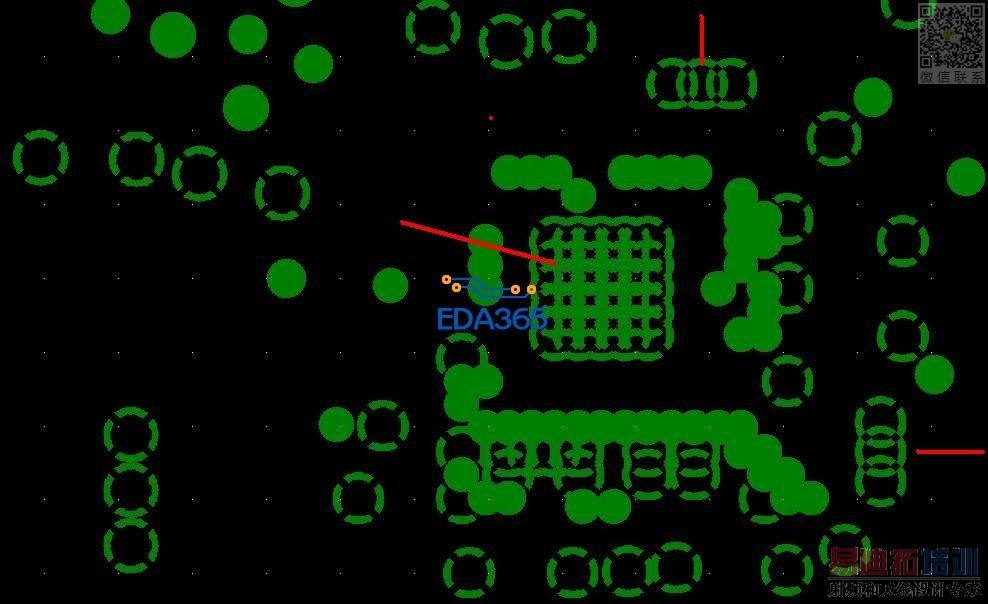

BGA芯片下的过孔，在电源层上被孤立了?有什么解决办法吗?
0.8mm间距的bga，过孔10/18mil。

可以在BGA区域单独画一块room...将负片层的过孔设置成全连接...或者修改负片层过孔到铜皮的间距...

是隔离环太大了吧

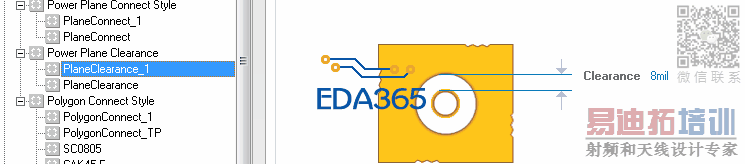

1、改小隔离环到8mil

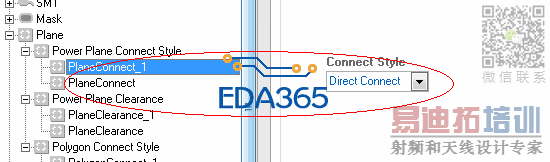

2、BGA区域内设为全连接

谢谢各位，问题解决了
