AD10拉出来的线带钥匙,是什么意思?

录入:edatop.com     点击:
AD10拉出来的线带钥匙,是什么意思啊?用AD9或其他版本就不会!


被锁定了?没装AD10

锁定状态!

locked

我的AD在DRC时碰到丝印的检查好慢,都等了一个多小时!

检查完后 是不是有很多丝印的问题

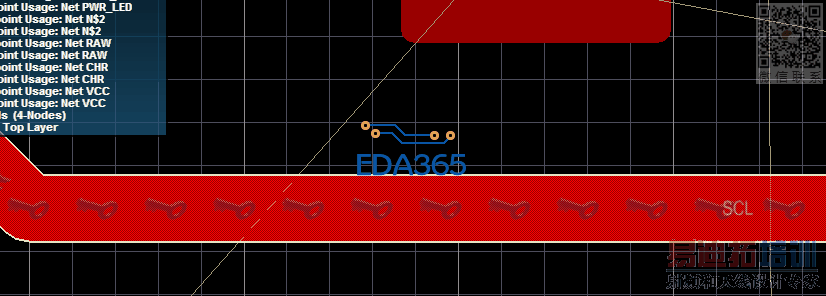

设置始终显示锁定图标后,执行走线操作时显示如图片效果:

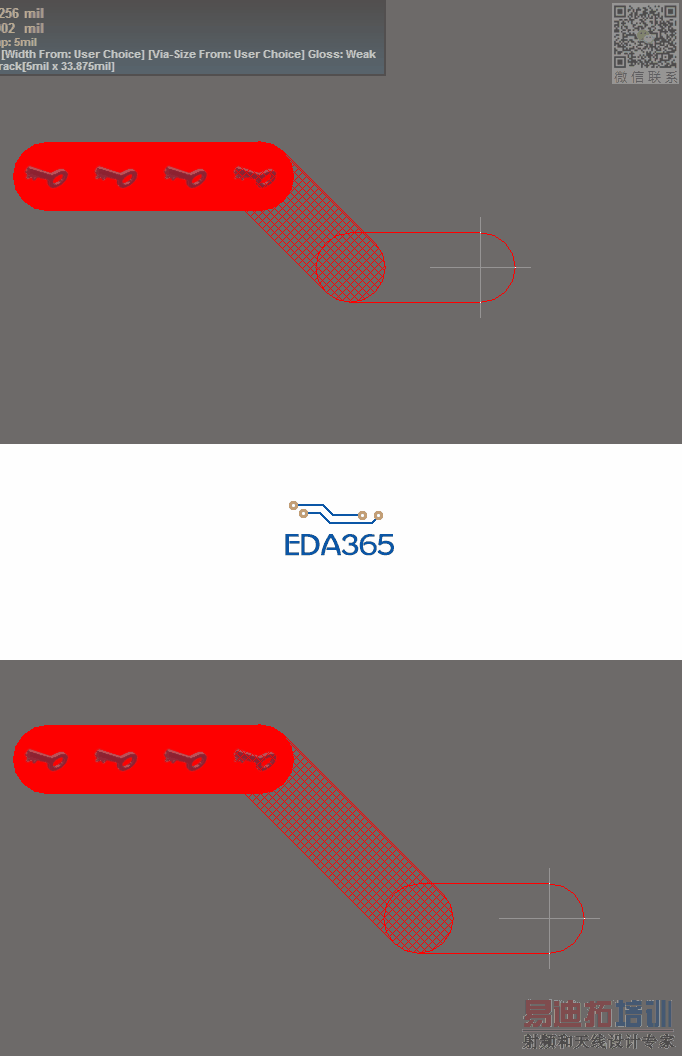

可以理解显示图标的线段为不能再在走线途中伸缩的线段(虚线部分可伸缩),走线完成后锁定图标消失(因并没有真正的设定线段为锁定状态)

恩,是的!有好几百个,后面直接中断DRC!不过之前用AD9好像不会这样!这次等了一个半小时还没完!

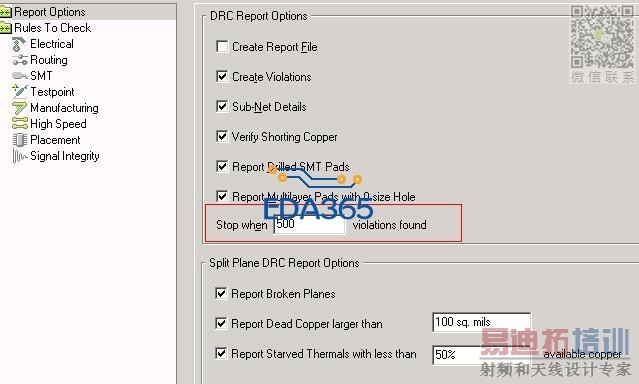

可能是错误太多,导致反应很慢;你可以不检查丝印;或者将有丝印到丝印,丝印到焊盘规则中的数值改为1mil,再试试

AD10比较新哦,没用过呢。

恩,最后试出是丝印到焊盘的距离这个检查很慢,好像是新版本的检查规则改了!

AD2013最新!

改一下DRC报错数


有机会试一试,谢谢!
