altium designer 布线设置的问题

录入:edatop.com     点击:

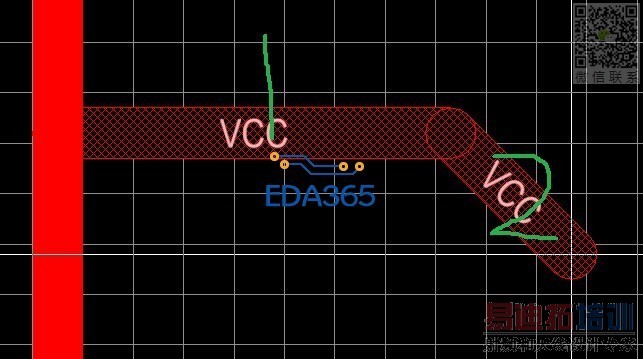

如上图所示,从左边VCC线上引一根分支,出现1和2两根虚线,此时点击左键,以前是1线布好,2线还是虚的,但不知道那个地方设置错了,点击左键后,1线和2线都会按照我所指示给布好了,请问这个该怎么设置,谢谢!

走线的时候按下“1”键
不是小键盘上的

谢谢!
