PCB板边为何要打过孔
录入：edatop.com 点击：

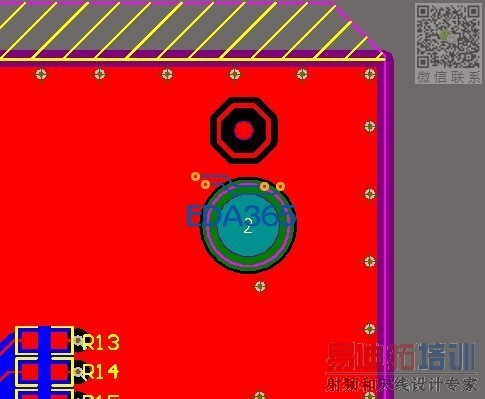

如图是一块八层的PCB板，在板边上有一排过孔将Top层、Bottom层以及内层GND相连起来，这样做是出于什么考虑呢?有什么好处?
屏蔽地孔，内层电源平面内缩60mil，地平面以及表层普通至板边20mil。
考虑GND网络各层对流 还有有屏蔽作用
