AD Summer 09布线时出现的情况,求解

录入:edatop.com     点击:

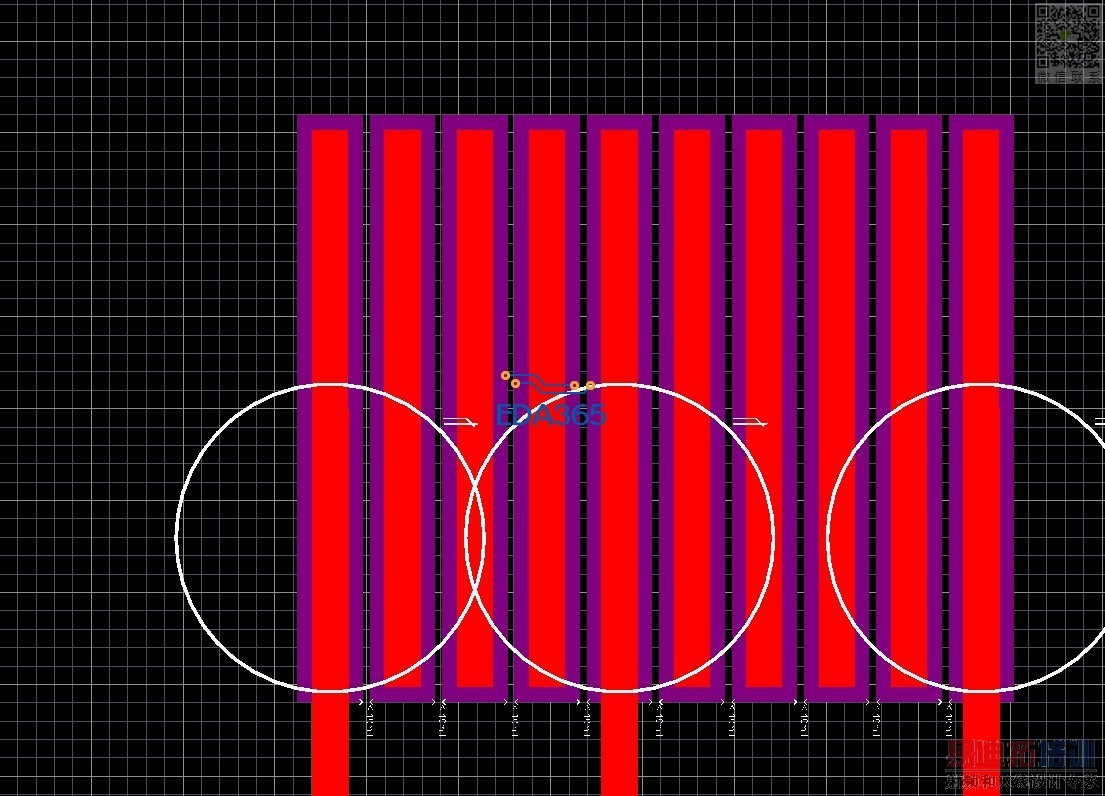

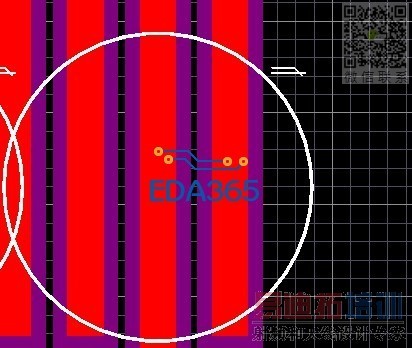

新装了一个AD Summer09,在AD Summer09里,做好金手指封装导进PCB布线时,在二个PIN之间有个10mil的标尺,布线后会出现一个圆圈,如图片所示,是什么原因呢




间距太窄。把间距规则设置小一点再试试

好的,谢谢

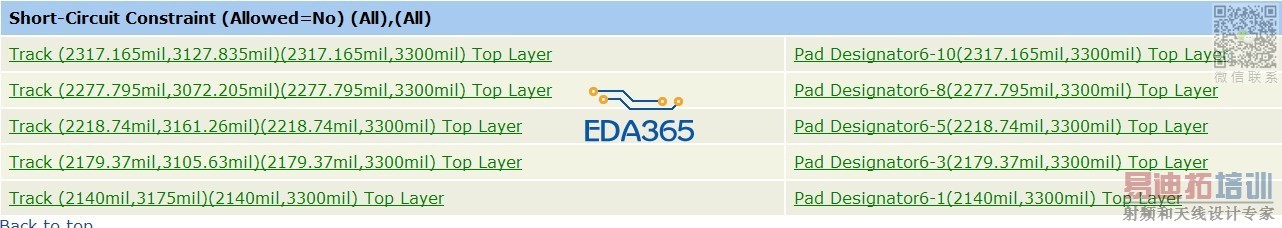

有两个违反设计规则:
1、无网络的线和PAD短路
2、安全间距规则。

好的,谢谢
