ad9的3d视图问题

录入:edatop.com     点击:

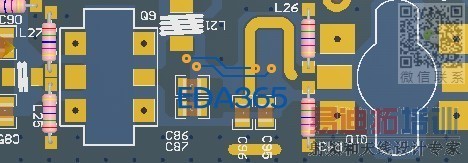

ad9的3d视图怎样才能看见所呀挖的孔?下图中两个三极管的位置要开孔,3d里看不见。


另外个问题,把cad板框尺寸文件导入到ad9之后(有机械层1和禁止布线层),pcb里怎样只显示板框范围内的区域?我是新建一个pcb然后才导进来的,导进来之后整个pcb都显示,包括板框范围内和范围之外的空间都显示,这让人感觉很不爽。求解!

没有人知道么?还是我表达的不清楚?!这个问题不大好描述..

你试下画框点亮后,选Design/Boad/Define试看下3D效果

你的孔是怎么画的    好像只有holes才会已3D显示孔

是这样的啊?我是用机械层和禁止布线层来画,以表示挖掉某个区域的一块,.不知道3d里能不能显示出这一区域被挖空的?

可以显示,但需要进行如下处理:选中表示该区域的线,然后按组合键T+V+B,3D效果图可显示此处挖槽

第二个问题:选中板框,按组合键D+S+D即可

太棒啦!

此乃高人也!解了我心中俩大结!

小弟刚学的,上传一份。


按D+S+D组合键只是显示板框的3D,按组合键T+V+B显示板框内异形挖槽吧,两组合应有区别的。

有2种在板子3D下
1.板框你可以 先选下板子的外框(就是选中板子边框),然后design-> board shape ->define from select objects。
然后开3D,3D下有显示板子外框了。
2,对于板子内部的要挖孔的地方3D显示,这个要用到board cut。
     1. design-> board shape ->define board cutout 这个是规则的挖孔 比如矩形的,直线为主的。
      2。直接在板子上画个挖孔的形状,然后选中这个东西,Tool -> convert -> create board  cutout......

第一个问题可以。第二个问题壹要纠正下  是Tool -> convert -> create board cutout from...
