请教一个原理图导入PCB的问题？
录入：edatop.com 点击：

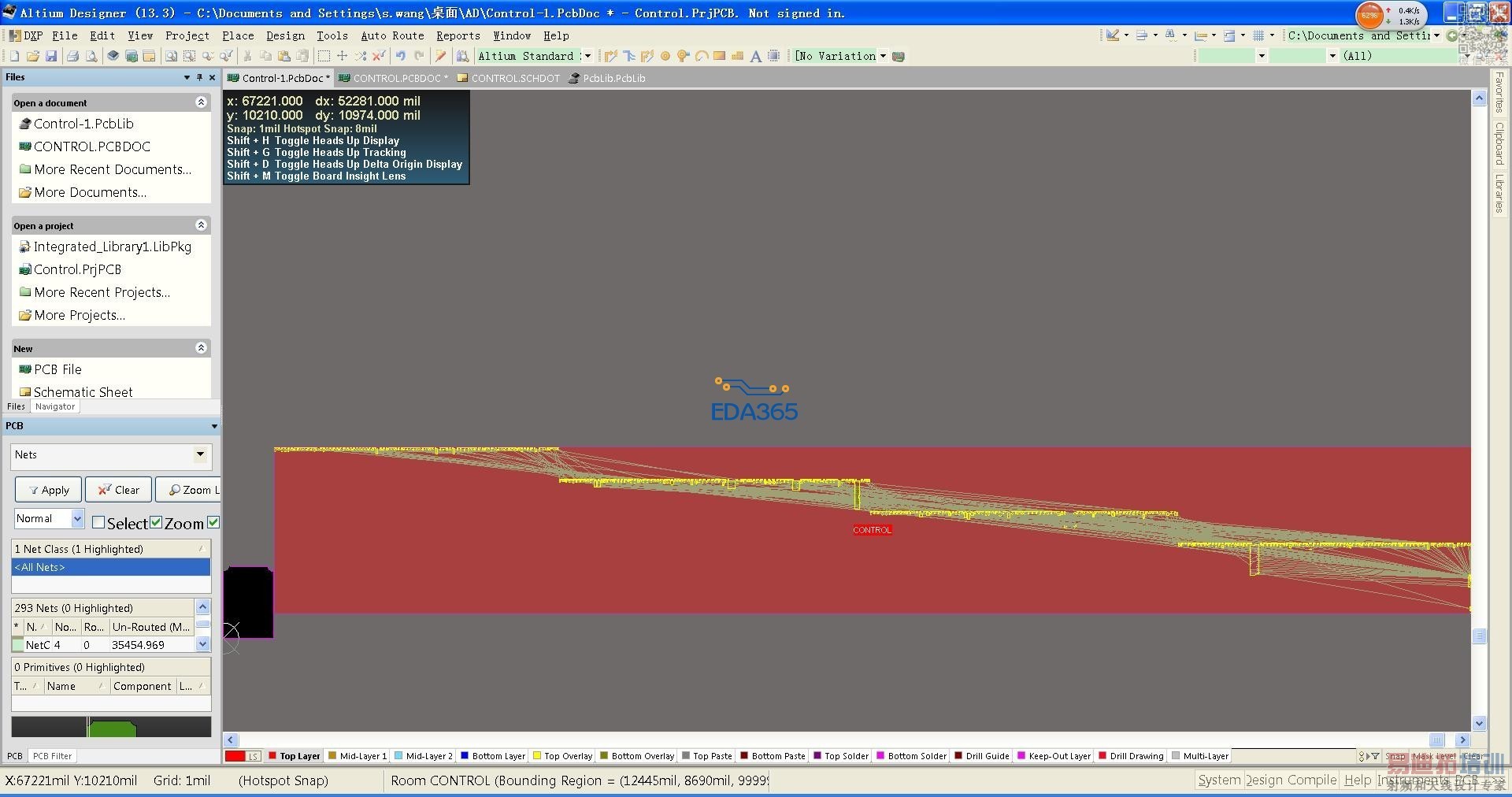

从原理图导入到PCB的时候元件分的很散，最边上的元件都选不中，如下图，
可以设置成导进来的时候元件都聚在一起吗?
谢谢！
可以设置成导进来的时候元件都聚在一起吗?
谢谢！
全选，把它移动出来不就好了嘛
哈哈
Ctrl+A
然后移动到空地儿。
全选后按T-O-L 然后选框到板上，元件就排列在一起了
