Altium Designer10怎设置显示孔尺寸
录入：edatop.com 点击：
C:\Documents and Settings\cwyang\桌面

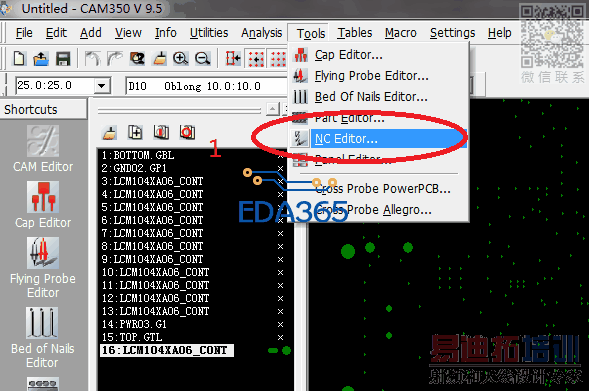

2、通过cam350看过孔
3、就是在pcb生成gerber前加.legend,查看光绘你就可以看到所有孔得信息了
AD好像没有这个功能
如PCB图
在Drill Drawing层中添加文字".legend" 然后导出gerber数据你会在gerber数据里面看得到所有钻孔的详细信息..
不添加legend不可以吗，gerber里不是有NC.....什么的吗?求指教
有以下几种方法看过孔尺寸：
1、通过pcb看过孔

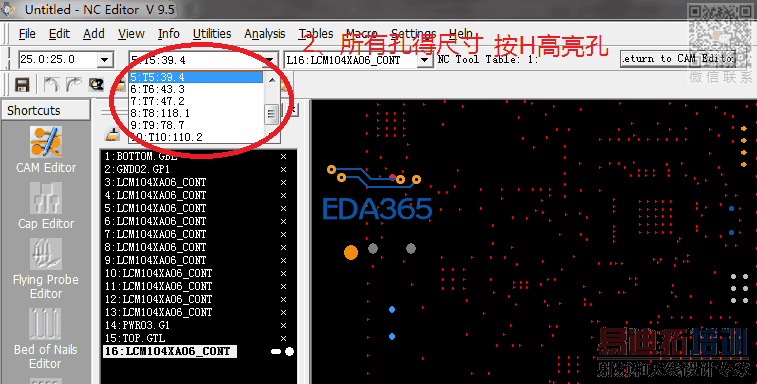

2、通过cam350看过孔
3、就是在pcb生成gerber前加.legend,查看光绘你就可以看到所有孔得信息了
在Drill Drawing层中添加文字".legend" 请问这个在哪里找 AD10
很好的，可以一试！
六楼是个高手！
放置字符串，在下拉箭头选择.Legend
6楼高人，点赞
