请教将一个图的一部分怎么转到另一个图里去
录入：edatop.com 点击：
如图，一个图有小板，一个图没有小板，如何将那个图里的小板转到没有的图里，直接拷贝不行啊
可以使用特殊粘贴呗...不过特殊粘贴的话小板的所有器件的位号会有变化.
我看你这个小板上的器件不多，这样做的话是会浪费板材的。可能你出于减少工程费用的问题。

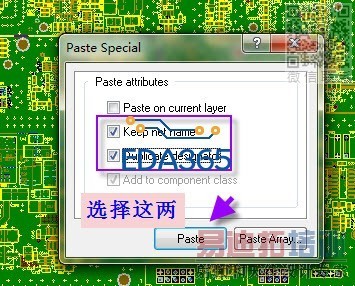

可以使用粘贴方式，1、将小板上的所有层打开，全部选中，ctrl+c；2、跳到粘贴界面，按快捷键E+A，出来界面具体选中如下。具体如图：
这样做的目的是为了保证小板上的网络一致和位号一致，这样可能会出现一个位号重复的问题，需要自己衡量。
2 3楼都是高手
两块板是相同的设计层数吧?
嗯 是的
是相同的层——3#正解。
