Altium Designer关于Rule的一些问题
录入：edatop.com 点击：
如何在AD里面设置同一条net的via to pad的space,比如GND net, 正常情况下在gnd pad上打via是不会有DRC,如何设置GND via与GND pad距离太小时产生DRC
通常在走线的时候换层加过孔的快捷键是*（mutiply）我设置的走线的快捷键是Insert,但是和mutiply协同操作不方便，现在希望将PageUp设置为*的功能，我试过了，可以成功的换层，但是无法添加过孔，怎一个愁字了得
先谢了@~@
结果PCB中只能保证不同net的Pad2Via为3mil，例如我将一个GND via打倒GnD pad上

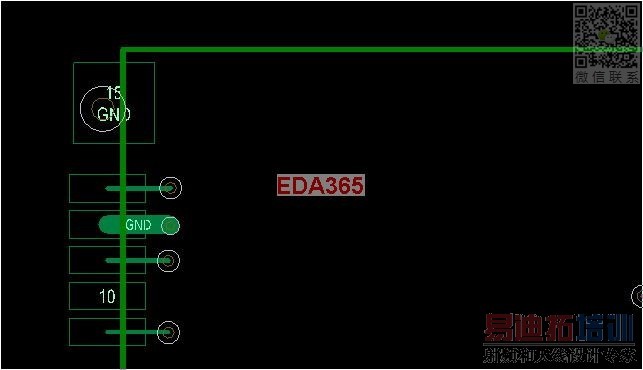

左上角我直接将GND via打到SD卡的大pad上，没有DRC
真不知道当时怎么成功的，呵呵，AD里面可以设置相同net的space DRC吗
通常在走线的时候换层加过孔的快捷键是*（mutiply）我设置的走线的快捷键是Insert,但是和mutiply协同操作不方便，现在希望将PageUp设置为*的功能，我试过了，可以成功的换层，但是无法添加过孔，怎一个愁字了得
先谢了@~@
顶上去

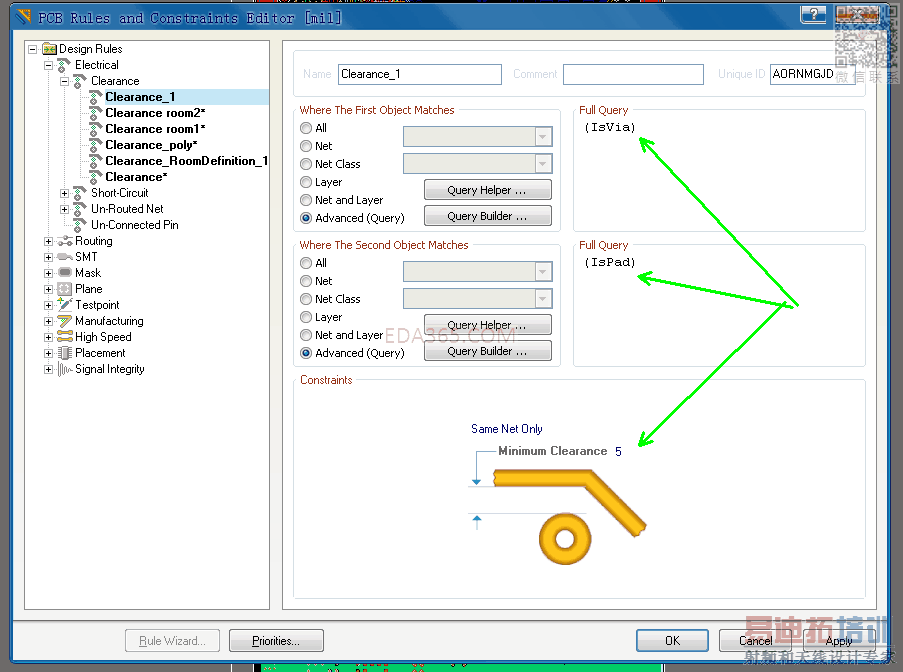

见附图。
我不是斑竹，但我也给你加个10威望+
试了一下，是OK的，只是感觉很奇怪，为什么在all to all里面相同的net via 2 pad的距离不会有DRC呢，一定要特意指出来，难道All 2 All的子类别不包含Pad 2 Via吗
还有第二个问题，为什么设置为insert可以换层但是不能自动加via呢
回复LZ，5个月过去以后，我再设置的时候，发现现在你的方法不管用
如下图，我设的All2All是4mil，Via2Pad是3mil，Via2Pad优先于All2All
结果PCB中只能保证不同net的Pad2Via为3mil，例如我将一个GND via打倒GnD pad上
左上角我直接将GND via打到SD卡的大pad上，没有DRC
真不知道当时怎么成功的，呵呵，AD里面可以设置相同net的space DRC吗
请注意仔细看图中，需选择相同网络
哈哈，我好蠢啊
再看一下，如果在all2all里面选择all object, via和pad距离近了还是会有问题的，但是此时整版都是DRC
