关于AD10负片层,过孔是花连接,焊盘为什么不是花连接

录入:edatop.com     点击:

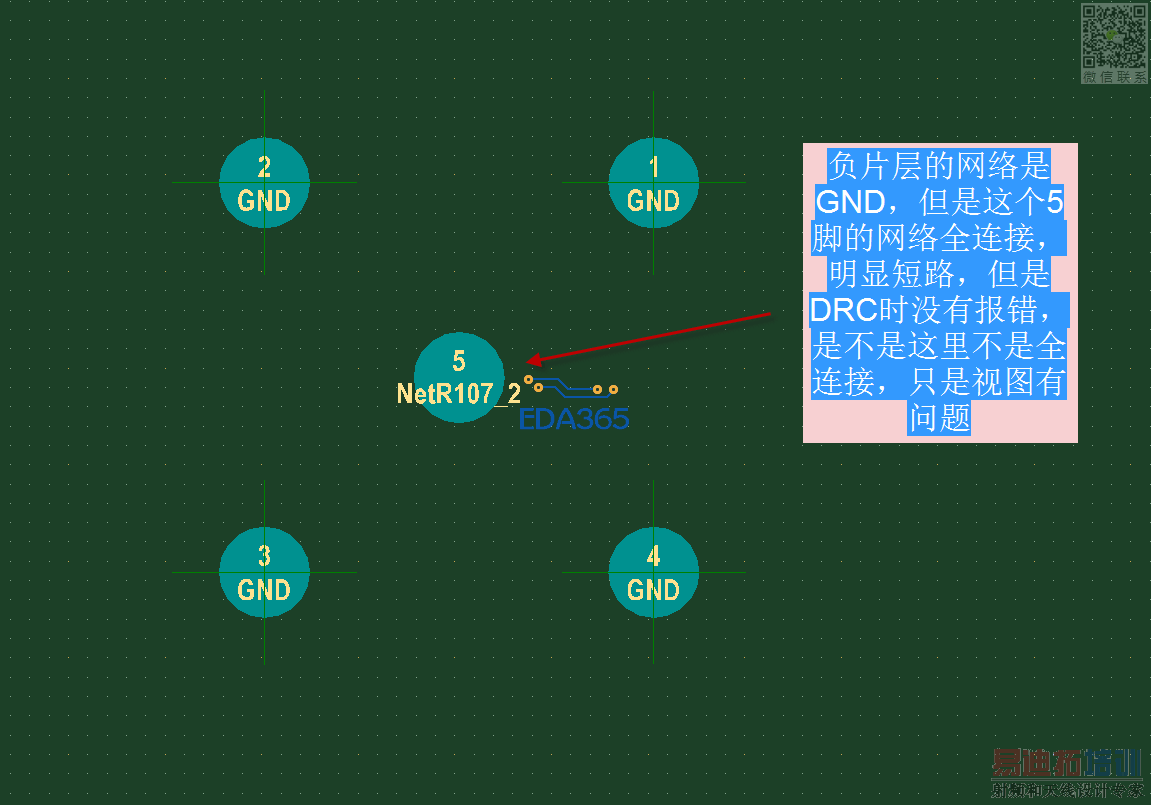

大神看一下,在哪里规则设置


在rule的plane里面可以设置的吧

在AD9里我就是这么设置的,没有问题啊


看一下

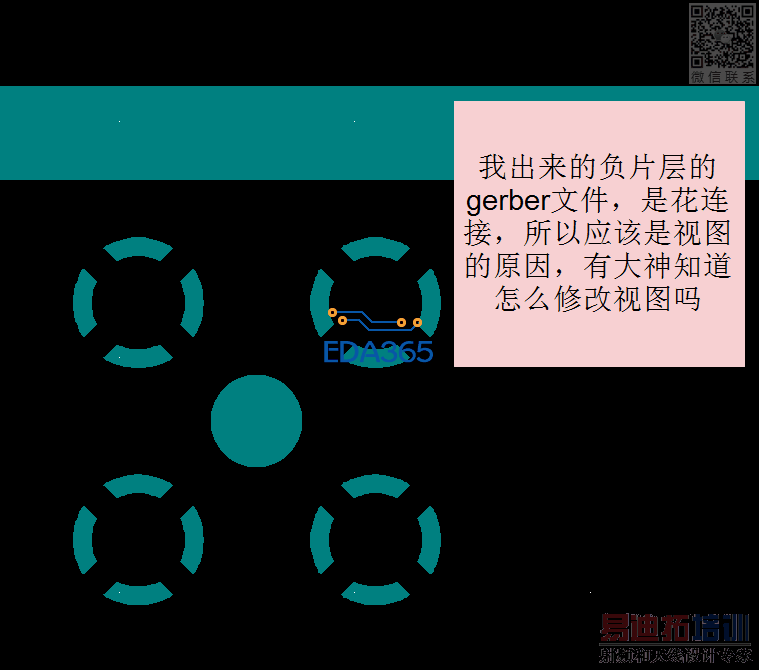

应该是视图的原因

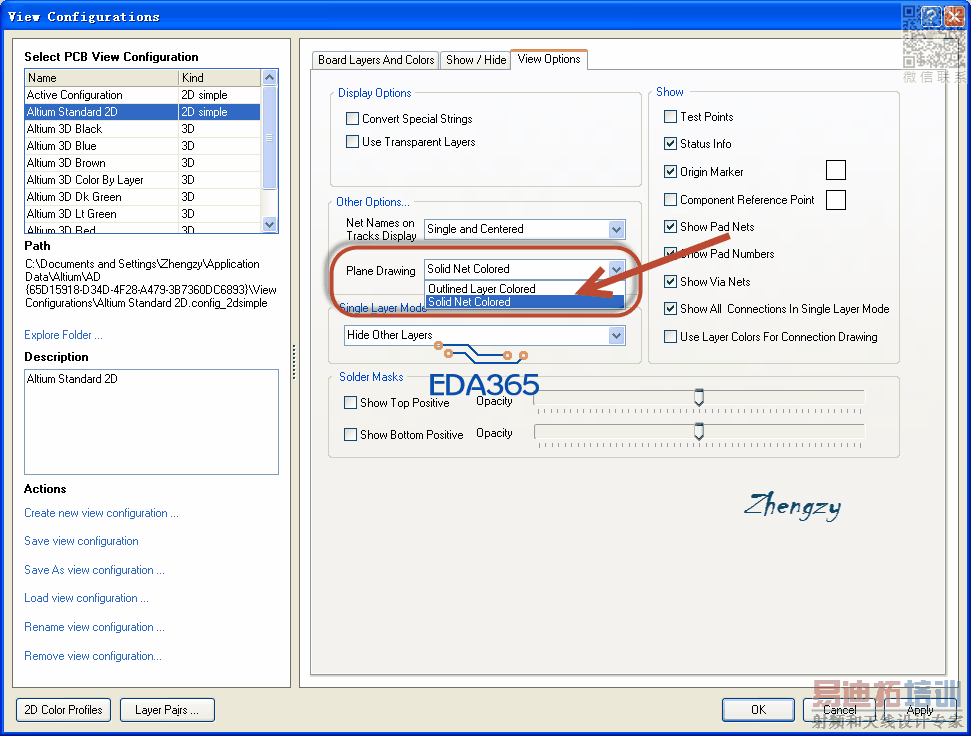

你指的是不是这个 见下图


在显示规则里,把焊盘设置成”draft"模式,应该就可以看到花焊盘了,你试试看看吧
