AD10导入99se文件后同步原理图出现的问题
录入：edatop.com 点击：

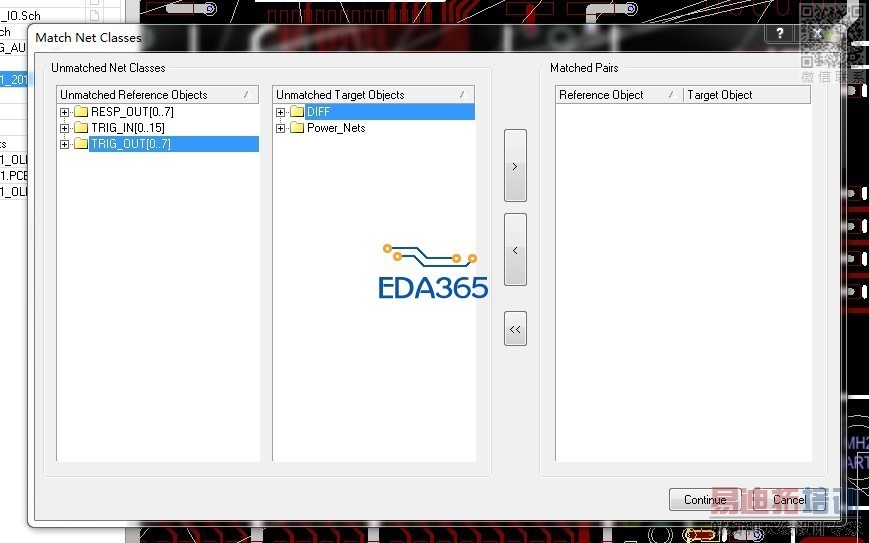

AD10导入99se文件后，在PCB中updata原理图信息的时候出现以下图片中的问题。求教，该如何处理?
直接CONTINUE
后面的网络也有此问题，也是直接continue吗?
确认原99SE档中原理图和PCB网络一致并完整时，导入AD后，可试着先在AD的PCB编辑窗口内清空所有网络，然后再执行 从 SCH 更新 至 PCB 操作 （你的描述好似是从 PCB 更新 至 SCH?）
这样就不会有这个需要人工参与配对的窗口了，如果你的PCB文档不规范，清空网络并更新网络后，可能会有部分对象没有网络属性，此时可 在 PCB 编辑环境下 进行 物理铜 网络匹配操作来弥补网络属性缺失情况。
99se原理图匹配AD的PCB，建议最好出网标对比。上面的框图可以忽略~
