USB差分线需要注意什么？
录入：edatop.com 点击：
现在画一个20口得HUB 走USB差分线需要注意什么? 怎么包地?

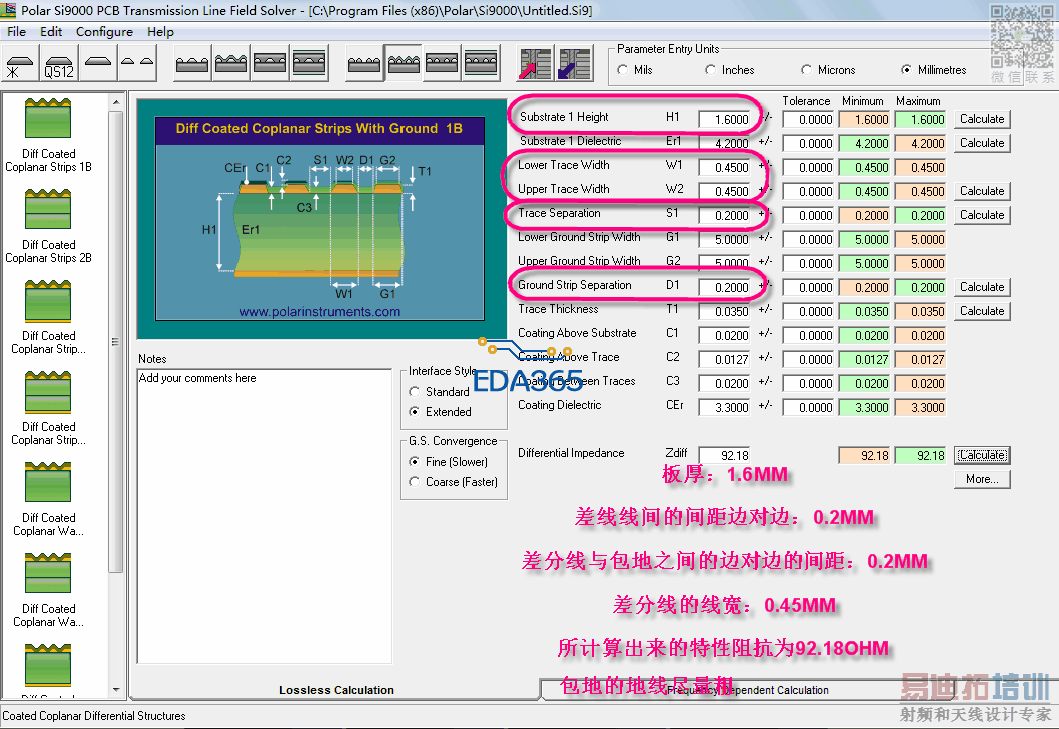

我不知你的板子有多大。也不知你的板厂洗板能力。
板厚我使用的1.6MM,铜厚使用的35UM.
这个计算值：底面也是铺铜的。如果你底面不铺铜的话。阻抗要用另外的模型计算。
以上计算只供参考。
如果你觉得不满意。请自行下载SI9000或ADS2011进行计算。
等长等距。USB2.0的D+ D-是90OHM的差分阻抗。如果要用共面线（包地）实现90OHM的特性阻抗。那么需用SI9000来计算
如果不会用SI9000的话。那么等长等距即可。只要不太离谱。这HUB完全可以正常工作。所以，不必太担心。
新手菜鸟 不太明白，具体点
我画的板子是普通的双层板 USB差分线线宽和间距怎么计算?
听别人说如果包地会好 就是差分线两边跟着根地线，包地的话不知道有什么要求 就随便画两根地线包着差分线可以吗?会有坏处吗?望不吝赐教 谢谢！
我不知你的板子有多大。也不知你的板厂洗板能力。
板厚我使用的1.6MM,铜厚使用的35UM.
这个计算值：底面也是铺铜的。如果你底面不铺铜的话。阻抗要用另外的模型计算。
以上计算只供参考。
如果你觉得不满意。请自行下载SI9000或ADS2011进行计算。
由于HUB的USB线会很长大概40CM 领导说要把USB线画粗点 有道理吗?我现在是10mil
4楼，你也太专业了，阻抗计算软件都来了，不过一般人很难算准的，经验值很关键，比方说残铜率。
