altium designer 原理图元件自动编号求救急
录入：edatop.com 点击：
altium designer 原理图元件自动编号求救！急！
我在用altium designer 绘制层次原理图（子母图）时，想用原理图元件自动编号功能实现，第1张子图所有元器件实现如R101、R102、C101、C102、、、、、、、第2张子图所有元器件实现如R201、R202、C201、C202、、、、、、、,该如何操作，不会是要手动一个一个去修改实现吧！特请教各前辈、高手及小编。
我在用altium designer 绘制层次原理图（子母图）时，想用原理图元件自动编号功能实现，第1张子图所有元器件实现如R101、R102、C101、C102、、、、、、、第2张子图所有元器件实现如R201、R202、C201、C202、、、、、、、,该如何操作，不会是要手动一个一个去修改实现吧！特请教各前辈、高手及小编。

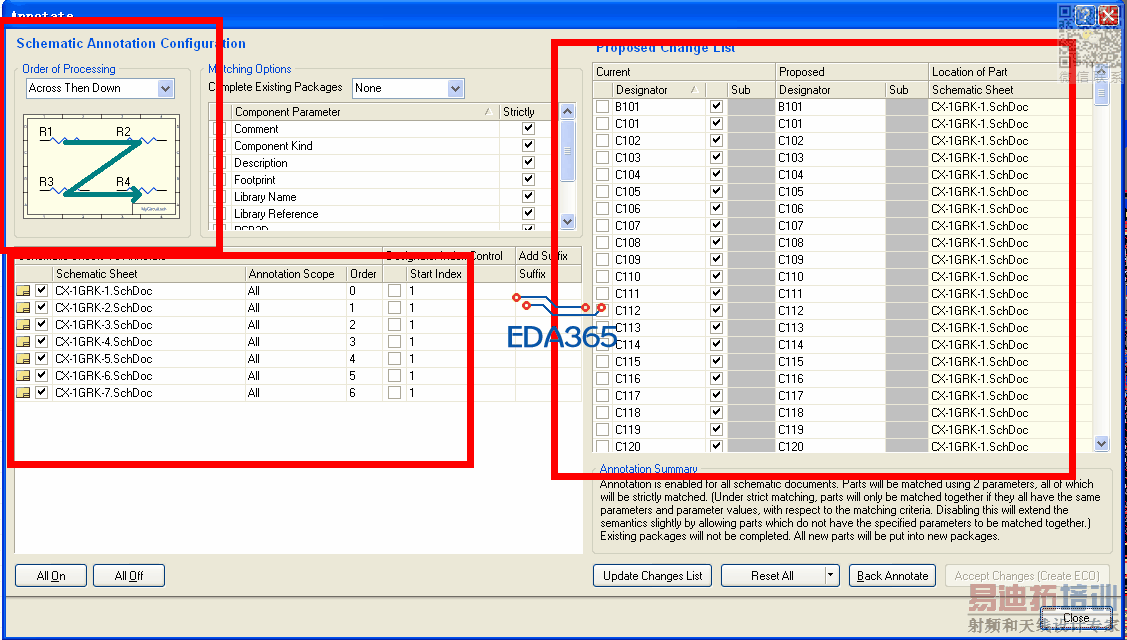

原理图中快捷键 T+A 设置相关参数就好了
geli给力
給力
