请教资深工程师VIA过孔在电源层的避让间距如何设置？
录入：edatop.com 点击：

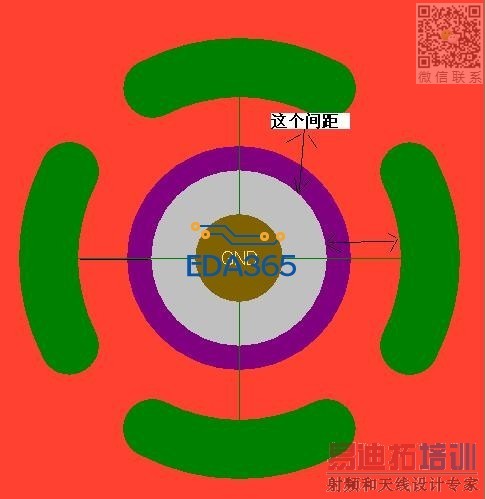

图中的间距可以设置吗?
第一张是与负片层网络相同网络的过孔在负片层的间距规则设置.

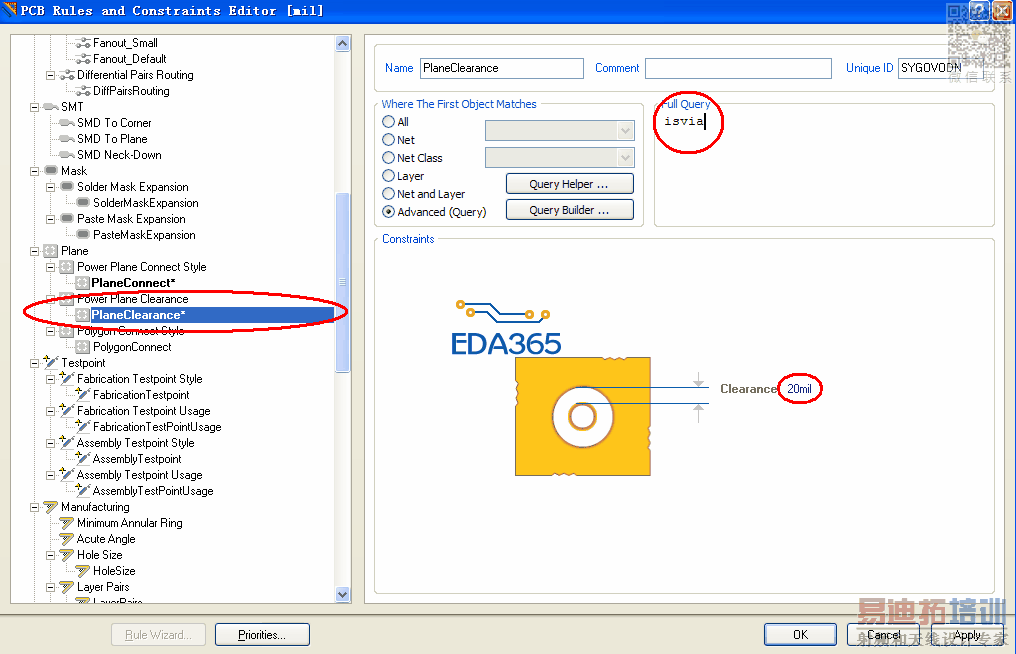

第二张是与负片层网络不同网络的过孔在负片层的间距规则设置.
第一张是与负片层网络相同网络的过孔在负片层的间距规则设置.
第二张是与负片层网络不同网络的过孔在负片层的间距规则设置.
LS精解
谢谢了，可以改了
弱弱问一下，这个窗口在哪里
按D+R
这些基础的东西小编该看书了
谢谢分享
D+R,
