AD9为什么我从原理图导入PCB时有一个元件不是在可视区域？
录入：edatop.com 点击：

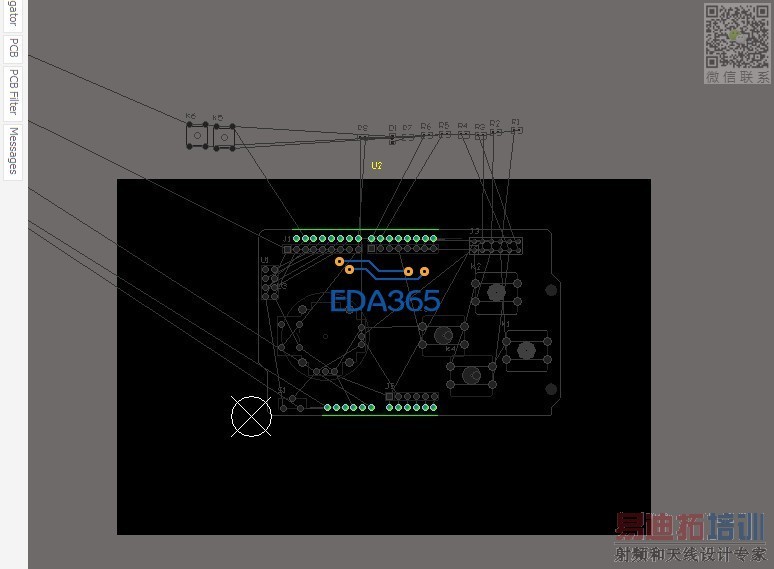

如题，AD9为什么我从原理图导入PCB时有一个元件不是在可视区域?而且元器件变成黑色的了，这是为什么，第一次遇到，知道的LS帮忙解答一下！谢谢！
器件不在可视区域 有可能是器件的封装原点设定的问题，可以全选整体向右拖动把器件拖到可视区域；
器件黑色 应该是单层显示了吧 shift+s一下试试。
拖不了，根本看不见，很奇怪的现象！
不是让你拖那个器件是ctrl+A整体向右拖
之前也碰到过LZ所说的情况，但现在也还不知道怎么解决，等待高手指点。你可以使用S+O（选中框外元素功能），即框住能看到的器件就能选中看不见的器件，然后T+O+L排列一下就行了，方法很多。至于你说的器件变黑，应该是点到了MAK功能，你按shift+C，clear一下看看。
谢谢，可以了，第二个问题是那样的！
冒昧的问一句，mak功能是什么?有没有这方面的资料
