怎么在AD中制作不规则焊盘？

录入：edatop.com 点击：

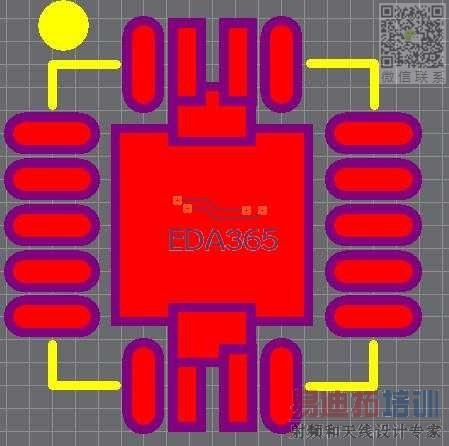

我想在AD中制作不规则焊盘，比如

中间这样的接地焊盘怎么做?

拼起来啊，几个焊盘叠在一起

那这样岂不是有多个PIN了?我只想要一个PIN的。

铺同就行了,如果需要上锡就在阻焊层开窗就OK

这样做是不是就没有PIN了?这样我怎样对这个铜皮进行属性设置呢?

我现在的做法是，先铺上相同形状的铜皮，并在TOP PASTE和TOP SOLDER层都加上这个铜皮，然后再在该铜皮上覆上一个四边不超过铜皮的小焊盘，不知道这样可以不。

怎么叫好多pin啊，你都标同一个属性就可以了啊，我那个X，再不行到lay板的时候添加网络就可以了

我按照你的方法做了这个，中间七个小焊盘都定义为15脚，这样可以么?

可以的，少年

顶一个多个焊盘定义为定义为同一个 pin

这种方法是可以，有没有更简单的方法呢? 像pads中一样，不需要多个焊盘拼凑。
