新手请教ad中可以将PCB中的元件直接保存到库里吗?
录入:edatop.com 点击:
请教高手ad中可以将PCB中的元件直接保存到库里吗?
谢谢!
谢谢!

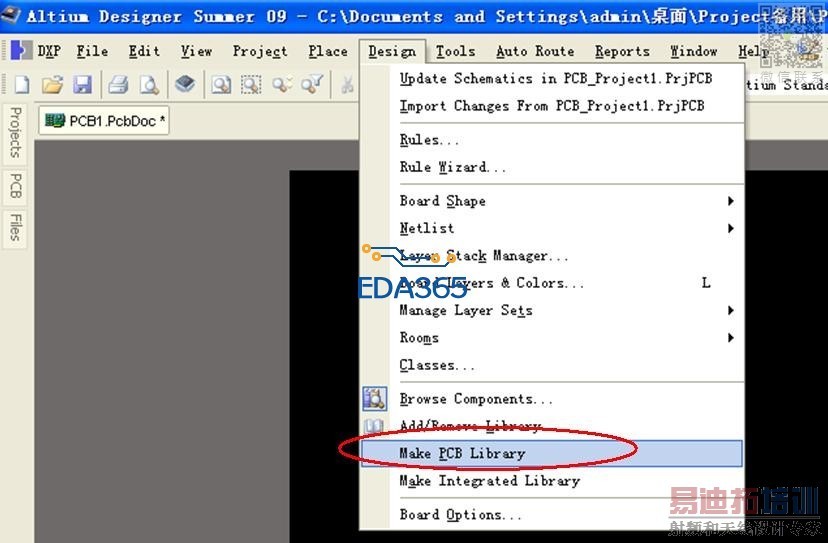

这是可以的。在AD中有一个可以直接提取的功能。它会把PCB中的元件直接生成在一个库中。如图。下面是生成集成库。
插图
如图
如图
谢谢
楼上方法是可以的,但缺点是会将板所有的元件都生成了。有一些不是你要的。还要复制自己所要的元件。
还有个方法会简单一点:

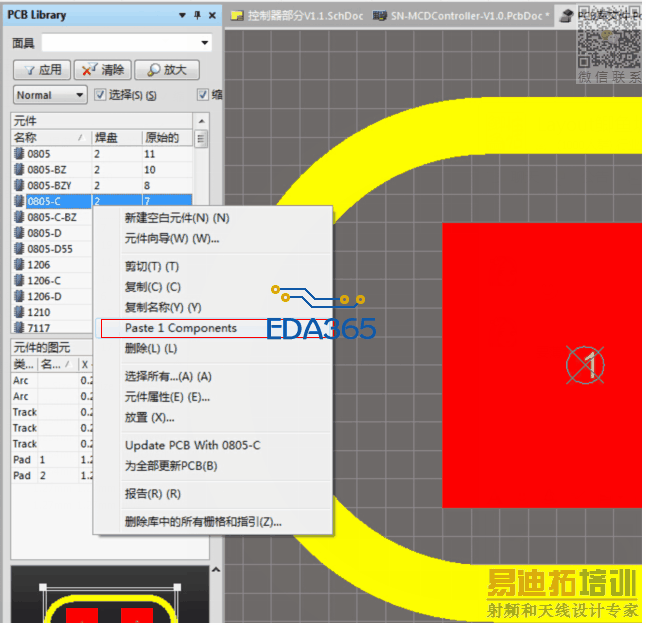

在AD14中打开PCB文件,选中你要的那个元件封装然后复制,然后在你自己的库里如图中那右击-粘贴就可以了
我来晚了,LS就已经详细回答了
只选择部分footprint导入库,任何版本AD都不难,选中要导入的元件,放到新建的PCB里再导入就达到了6楼说的效果了
6小编说的可以直接从pcb文件中copy,再在库文件中paste,这种方法可行?那就很爽,要试试,八楼的方法变通确实直得记下来运用。
