查表确定爬电距离

录入：edatop.com 点击：

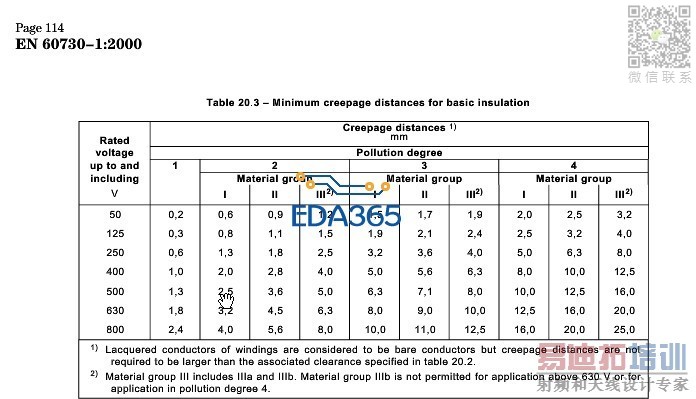

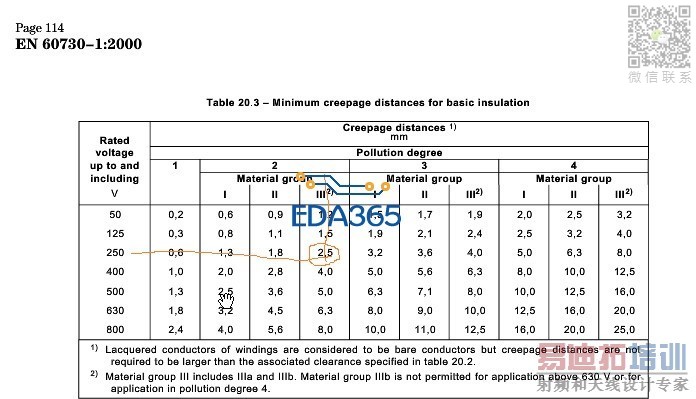

我们的产品是风阀执行器，电路板污染等级2，材料组3a.AC220V输入，L与N之间，高低压之间爬电距离需要符合如下标准，摘自 EN60730。对于220V的L线与N线的爬电距离，查表，额定电压选250V，污染等级2，材料组3a，可知为2.5mm，如下图

但是对于高低压之间的爬电距离（L或N与低压电路的爬电距离），额定电压应该选多少呢?

..求别沉。

分享精神可嘉

共同进步嘛，哈哈。蹄子哥，220V与低压之间的额定电压应该怎样确定啊?

我们一般用的是material group的污染等级2级II，即1.8mm

你们用的材料组2?
高低压之间爬电距离你们如何确定啊?求教
