原理图导入PCB时报错

录入:edatop.com     点击:

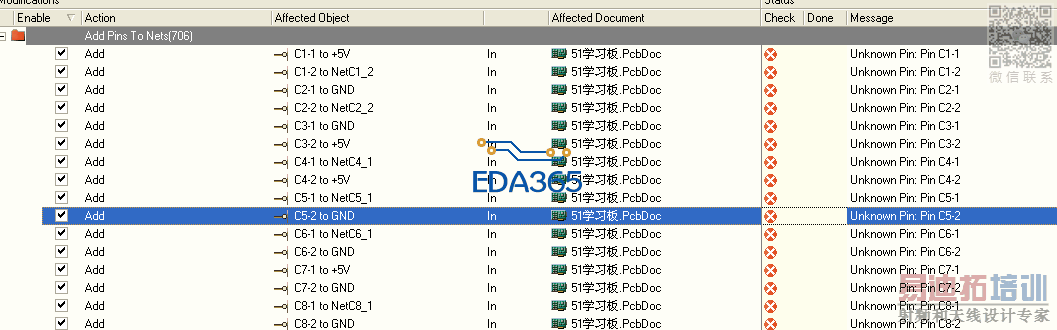

   小弟画好原理图,检查好封装后,导入PCB时出现如下错误:不明引脚和加入class失败,强制执行又能导入,请问这是什么原因?



看看你的PCB封装加了没有

封装没有匹配好,你重新检查下

我重新检查了一下封装匹配,引脚都一一对应,重新建立PCB,重新导入,验证时,没有了错误提示。我装的是论坛上发的AD10精简版,也许是这个版本bug比较多吧。呵呵

大哥,我又遇到个问题:板子布完局之后,发现有些飞线貌似在无穷远处,下拉不到那个地方,搞了好久都不知道怎么回事?望大哥指教,不胜感激!


检查一下你的元件封装库,可能有些元件偏离原点了!

ctrl+A选择全部  然后m+s吧选中的全部移到中间位置,你就可以看到那个里面的器件了,然后再酌情调整好就行了

有元件在工作区域以外

问题已解决,小弟不胜感激!

器件超出可视区域了,操作习惯问题

位号重命名时,导入到PCB会出现一直都有更新的问题哦

这个是你封装库文件某些元件的原点不对造成的
一般原点都设定在1脚或元件中心
你检查库文件吧
然后将原点改过来
保存后更新PCB即可
