Altium Designer 如何删除一个区域内的所有布线?

录入:edatop.com     点击:
如题,想删除一个区域里的所有布线,不删除元器件,丝印等,不知道怎么设置,
请教各位大侠!
谢谢!

选中这个区域所有元素后,F11,过滤器选择track

好像 不行!

选中区域,用F11过滤;IsTrace

按F12后输入以下组合:
isvia or(istrack and OnTopLayer) or (istrack and OnBottomLayer)


把元件全MASK后即可删除线及VIA

也可以输入:istrack or isvia

chensi007 ,厉害,学习了 谢谢

麻烦了,使用fill选中要删除的区域,选中fill,删掉,连接在fill上的线就全删掉了

按U,再選擇ROOM

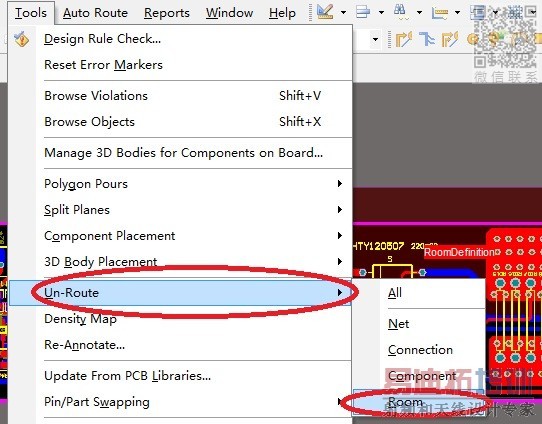

给你要删线的区域给一个ROM,然后操作如下图:
在ROM上点一下就可以了

F11行!看你会不会用了,F11是一个N好用的功能

那具体怎么用啊 求指点
