求教 AD10 如何从现有板子中导出封装
录入：edatop.com 点击：
如题 谢谢
打开以后就是图2的样子了.
AD10没用过,不过应该差不多.我的是AD13.

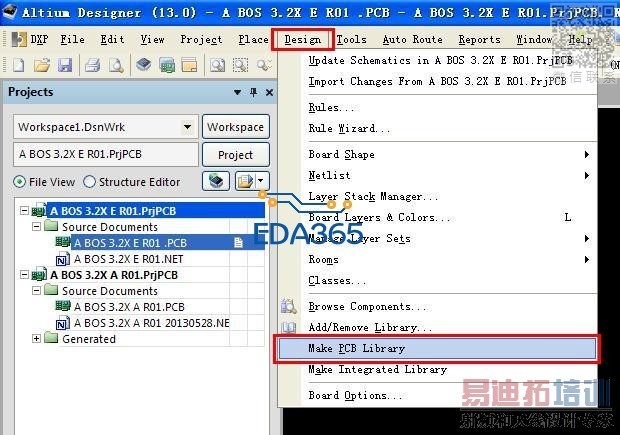

方法如图
谢谢啊 ，导出来之后 如何把他一个个的分离开 然后单独编辑封装 谢谢
到了上面那一步以后根据下图操作:

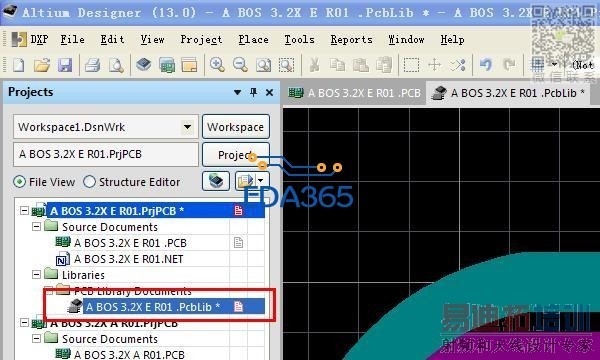

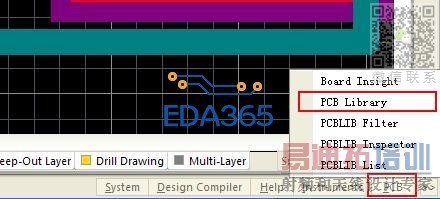

打开你生成的那个PCB库文件,在界面的左下角找到图1所示.
打开以后就是图2的样子了.
怎样我的导出封装后会少两个零件，不齐全。
一般来说是不会少的,你截图来看看..少了什么器件..
Design -> Make pcb library
这样就生成了一个PCB封装库了，然后你就可以为所欲为了。
