AD画单面板只能画贴片是否可以做过单孔焊盘的封装

Altium Designer 10.5 已用了一些时间了；怎么在画元件封装将焊盘--机械层Multi Layer改成顶层或底层做单面板的焊盘封装；它就变成了贴片的形式；过孔屏蔽了；也不能改了；这样画出来的板不好！因我要做1.6mm单层纸板；PCB一面有焊盘与过孔；别一面没有焊盘但有过孔 用来插元件；  在PROTELL 99里就可以；不知道各位大侠是否知道如何在AD里画能达到我要的效果呢?先谢谢各位的帮忙了！

你底层不要设置焊盘了，只设置过孔不就行了吗?

你另外一层还要走线啊  要焊盘呀！  只要你一选就成贴片焊盘了；不能修改孔径了！求解?或是上些图

只在底层正常走线，制作板子时候，告诉板厂做单面板就好了。

你不是画单面板吗?你在top layer只设置孔，不设置焊盘，用来插元器件，bottom layer既要设置孔又要设置焊盘不就行了

还有其它的方法吗?

想这样设置呀   但设置不出来呀！?

貌似这个最常用，也最简单了。

99SE 到 AD ，延续性比较强，某些基本项设置有雷同。
小编问到这个问题，反应了小编对 PCB 制程的不理解（估计制板时以提交PCB原档为主）。
建议可能的话，多了解些和PCB制程相关的内容，制板时以提交 gerber 工程文档方向发展...

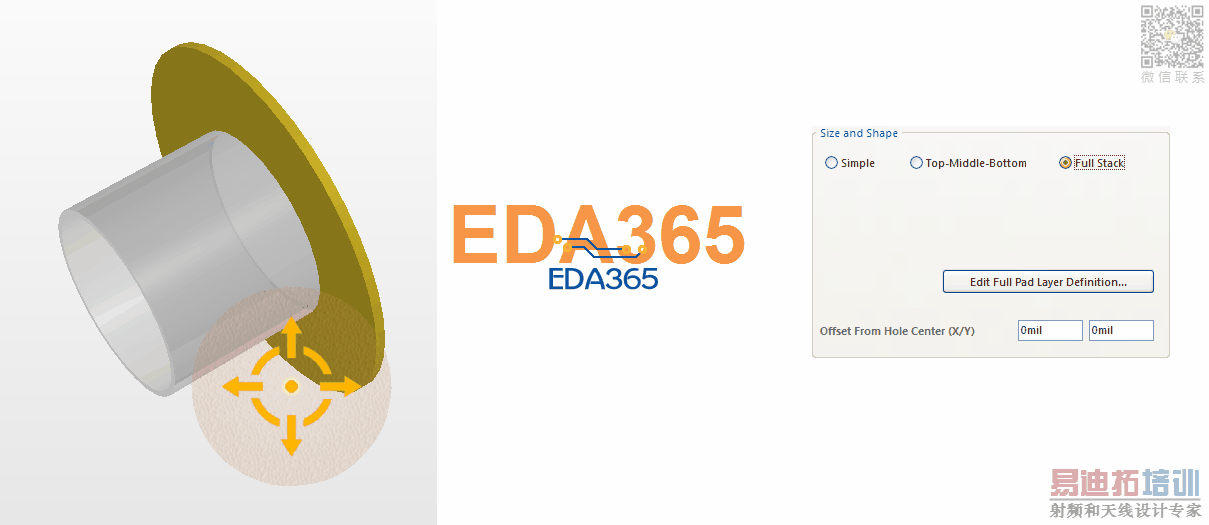

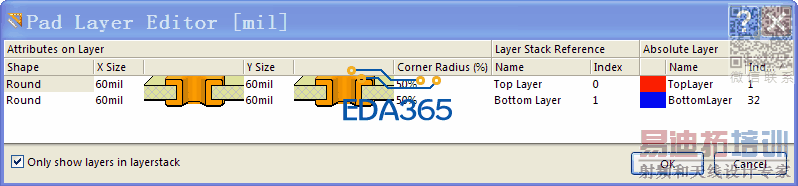

99SE 中有 Pad Stack 设置选项，AD 中亦有此设置选项（参下图效果）
（实际设计中，通常的另一种做法是不刻意去修改这里提到的参数，仅提交有用到的gerber图层。
  当然小编这种从根本上解决的做法也是完全正确的做法之一。）

其他复习：怎样避免自动走线设置：
99se: Design→Rules→Routing→Routing layers ,双击选择edit rule ,在toplary中选择not uesed
AD:    略

我觉得小编要更改焊盘的方式来做单面板的想法不科学，一般情况下，器件的库建好后就不动了，你总不能为了做单面板改一次库，做双面板再改一次库吧。做单面板时，只在一层走线，制板时告诉厂家是单面板就行了，多简单啊。

思想复杂了，把很简单的事搞得这么复杂，像设计双面板一样设计就行了，加工要求里注明做单面板

为什么我只能设置成这个样子呢?中间的孔 铜 如何像你一样设置没有? 谢谢！

我是AD10.0的  难不成是我的版本问题中间全设置成0了，各位大侠帮看一下！看我哪里设置出了问题?谢谢！

想复杂了，plated 设置和 99se 雷同，建议看 官网：
http://wiki.altium.com/display/ADOH/Pad
双面板 咋整出那么多层，够忙呼的...

取消成非金属化孔，中间孔铜是没有铜箔的，不过一般都不会这样处理，当打样单面板的时候，PCB厂商会帮你随便处理的。
