mark点

录入：edatop.com 点击：

有人能做个mark点看看吗，解释一下mark点的效果是怎么做出来的

你想做到什么效果呢...make点只要离器件与边框有一定的距离进行摆放就好了...一般要求这个距离是5MM....

mark也可以放在拼版工艺边上主要是SMT坐标定位用的
你画的时候放置圆形贴片小焊点一样的就可以了放在四周

这个一般都可以要求板厂帮忙做。

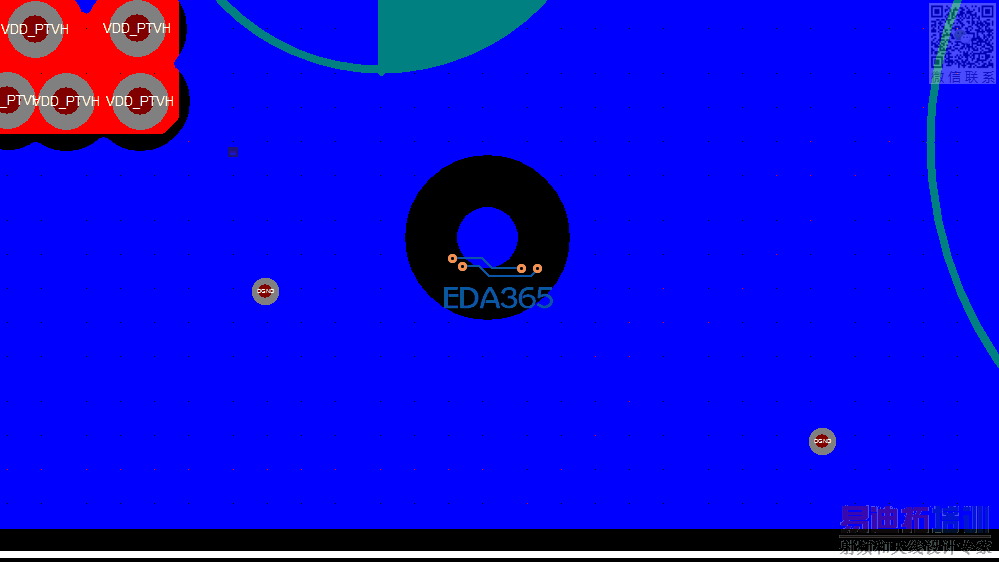

D:\MyData\My Documents\图片收藏\1

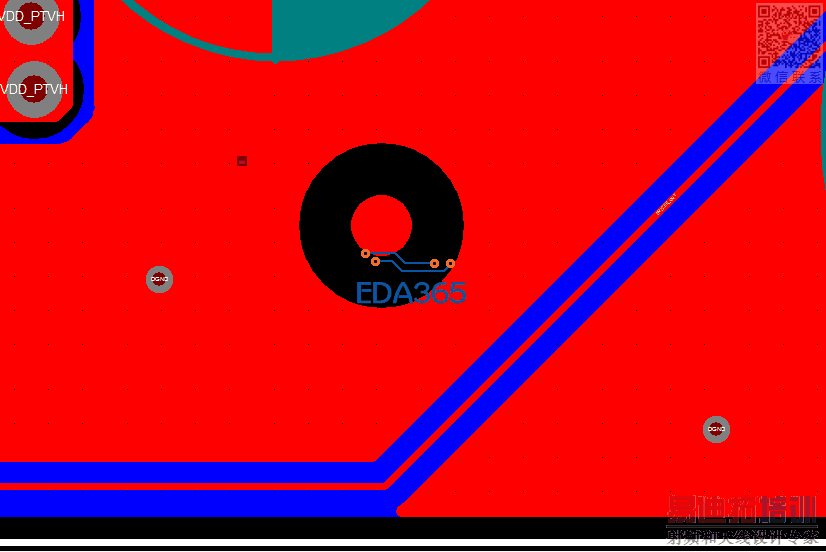

D:\MyData\My Documents\图片收藏\1
局部和主

mark点的要求：
1、至少两个，并成对角放置于板边或者PCB边缘部位
2、距离板边缘和机械定位孔的距离推荐大于等于7.5mm
3、焊盘直径1.6mm，阻焊直径3.2mm，铺铜直径3.4mm
