AD6.9 有方形槽孔的板子如何出gerber？
录入：edatop.com 点击：

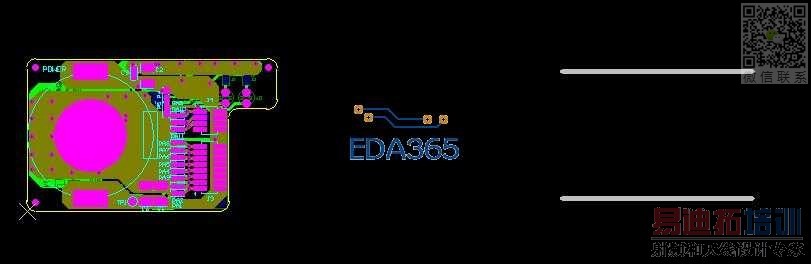

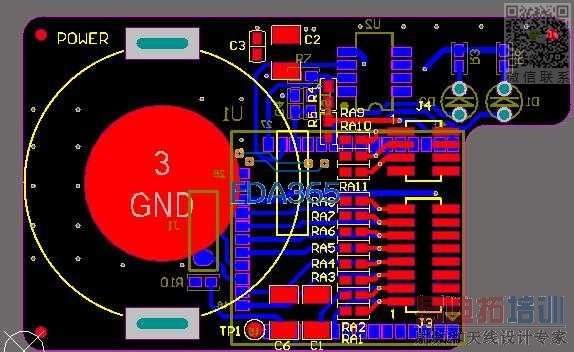

我导出来发现方形孔被放大了，而且还跑到板外了，请问各位前辈，有方形槽孔的PCB板怎么正确出gerber文件?
问题已经解决了，原来是我导出gerber和NCDRILL选的是2:5格式的，而CAM350(9.5)不支持2：5格式的，我改成2:4的，gerber文件就正确了。
请问小编你那个方形槽孔是怎么做出来的?

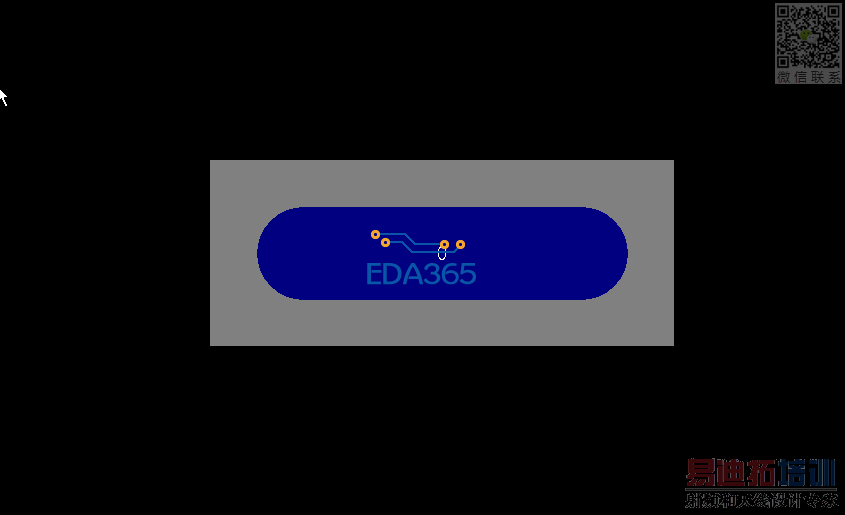

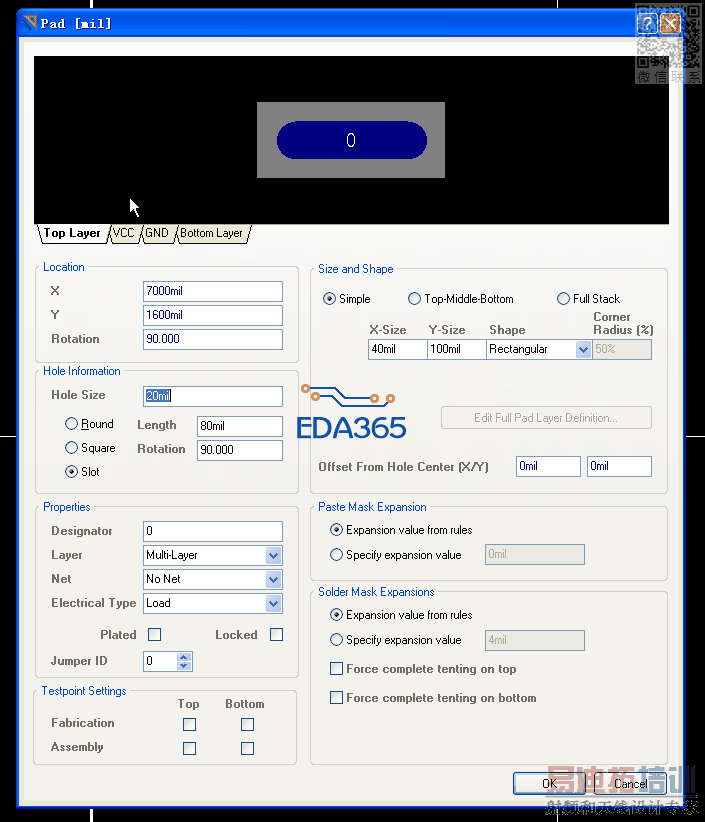

按照图片设置就OK了........
请问小编这是什么软件，哪个版本?
我这个就是Altium designer 09软件啊...
好的。谢谢小编，我现用的是DXP 2004 难怪找不到
（Altium designer 09软件）在网下找了好久都没找到能用的，麻烦小编给个下载连接。谢谢
留个邮箱...我给你个AD 09 summer 绿化免安装版吧....
回复小编----非常感谢，邮箱：cm19871202@163.com
发给你了..你注意查收下...
看了，没有内容。
不好意思哈...可能是那次转发给你的时候没有操作好..没有发送附件成功...已经重新发送给你了...
已经收到，软件很好用。谢谢``
请问：每次打开文件都会出多出这2个文件?怎么设置才能没有这2个文件。
