AD10 Library 3D 显示问题 急需资深工程师或者jimmy帮忙解决一下，感激不尽
录入：edatop.com 点击：
最近有点追求，完成的PCB现在添加3d模型显示，效果很好，不过有一些是需要自己画的模型，现在遇到3d显示没有出来，求各位大侠能否帮忙解决一下，不知道有遇到一样情况的朋友吗
没有人能遇到这个事过吗，
Protel (Altium) 文章-观后感-->分享-探讨 汇总收集帖
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=256501&fromuid=63313
汇总87 中可能有你需要的图片提示...
缩略图参考
我是这样处理的，网上下载.step格式3D模型 放在mechanical1 层
试试在pcb里打开放3d的层面。还要保证pcb里的封装是和库里的一样是最新的。
5楼我已经回复你了。试试看。
我遇到过你这种问题，在显示里把简易3D打开就行了。

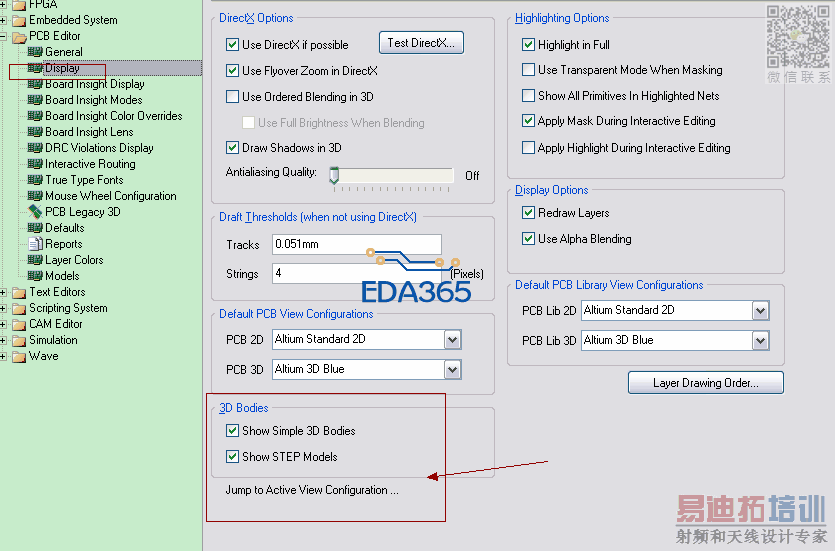

我遇到过这个问题，在设置里打开简易3D的显示，如下图：
你的3D的尺寸为0mm，这个设置得不对，建议改一下。
非常感谢哦，你说对了
在pcb里打开放3d的层面。还要保证pcb里的封装是和库里的一样是最新的，同时3D高度不能设置为0。
