AD14中如何修改板框
录入：edatop.com 点击：

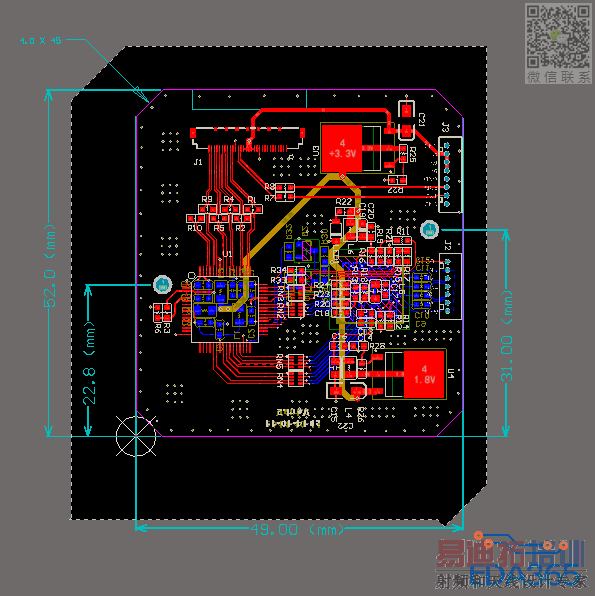

在AD9中使用Design->Borad Shape->Define...(快捷键DSD）可以很方便的重置PCB板框边线，请问在AD14有什么好的方法，用DSD起不到效果了。还是我操作有问题。请高手指点下，谢谢！
也发现这个问题了，暂时没找到方法，同求解答
我的步骤是这样的：
1、选择keep-out层上的边框线（可以Shift+F选择匹配No Net和keep-out后确定）；当然也可以全选板上所有，不过外边框一定是要在闭合的状态下，并只有一个闭合的Keep-out框。
2、这个时候按D-S-D。
3、点右下角的清除就可以看到效果了
说简单一点就是要先选择了对象再按D-S-D
好好用
是这样的好用。
在AD9中使用快捷键
DSD）可以很方便的重置pcb板框边线AD14按快捷键1重置pcb板框边线
在AD9中使用快捷键（DSD）可以很方便的重置pcb板框边线，在AD14需要按快捷键1你可以看到板的区域已经变成緑色然后按快捷键（DR）重置pcb板框边线，绘制好板框边线按快捷键2回到PCB 2D区域，这时我们可以看到重置pcb板框边线效果是怎么样了。
YES，和我的方法一样，不过确实没有以前D-S-P好用了
AD14.AD15为什么搞得这么复杂要按1，2呢
