我在用AD13时新建元件封装时打开Board Options界面时怎么没有像AD09一样显示捕获栅格，元器件栅格，电气栅格和可视栅格啊?求帮助啊?怎么在AD13里打开这三种栅格的设置界面啊?
ctrl+G调用出来

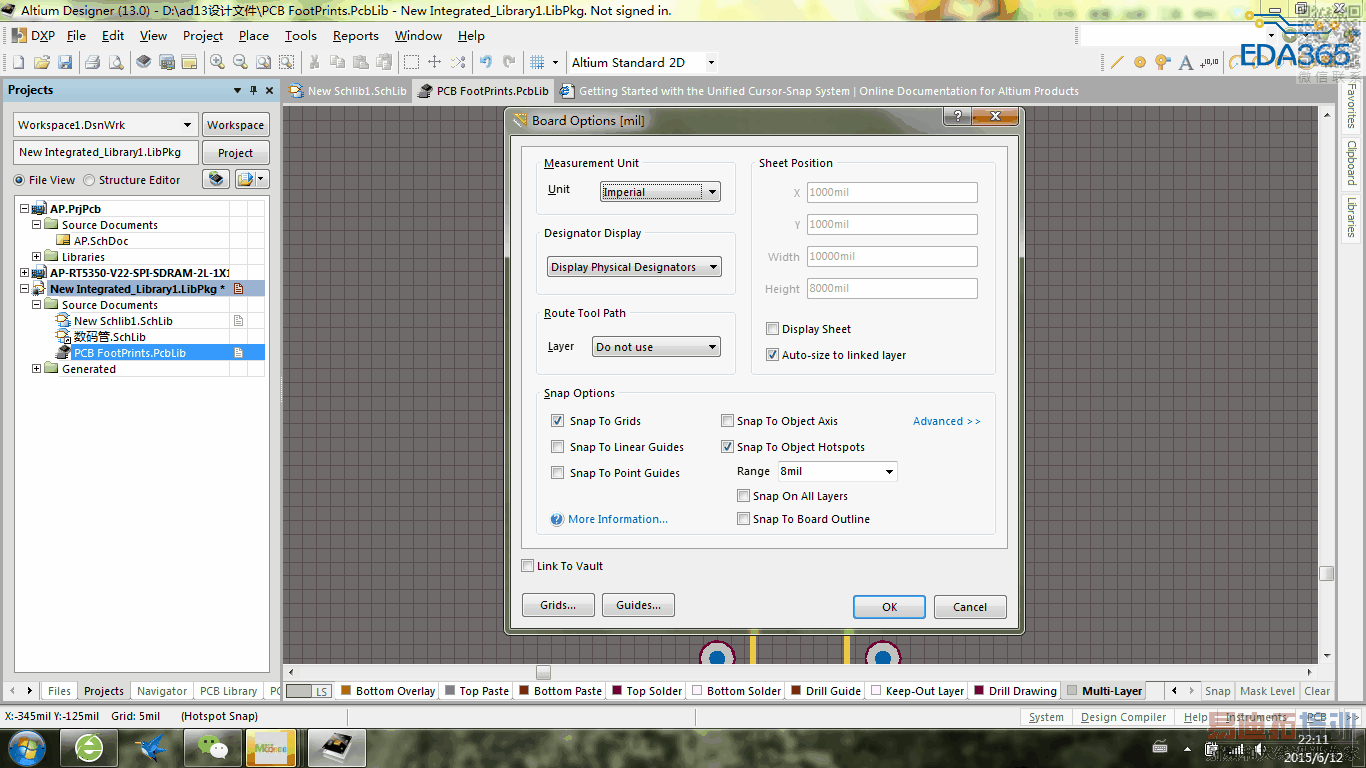

CTRL+G显示下面图片啊！也是没法显示捕获栅格，元器件栅格，电气栅格和可视栅格的设置界面啊。
图片上传失败啊！试了几次都不行。
我也是用AD13.3.4,你可以直接按G来确认。AD版本越高很多选项变化很大。
按G的话只是显示捕获栅格设置，其他的还是显示不了。我用的是13.0.12版本的。

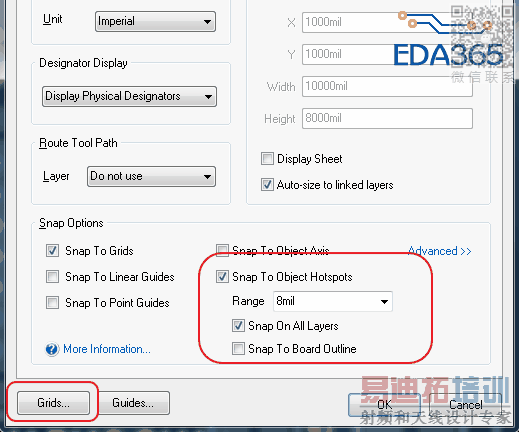

1、捕捉栅格设置如图所示。
2、元器件栅格跟布线、打孔栅格是一样的，貌似不能分开设置，这与09不同，如图左下角设置或者按快捷键"G"设置。
