DXP铺铜
录入：edatop.com 点击：
请问谁知道敷铜的时候，怎么设置将通孔焊盘设置为全连接，贴片焊盘为十字形连接。
或者有选择性的设置某个焊盘或过孔的连接方式。
请提供详细的步骤，谢谢。
或者有选择性的设置某个焊盘或过孔的连接方式。
请提供详细的步骤，谢谢。
规则里有改 PLANE

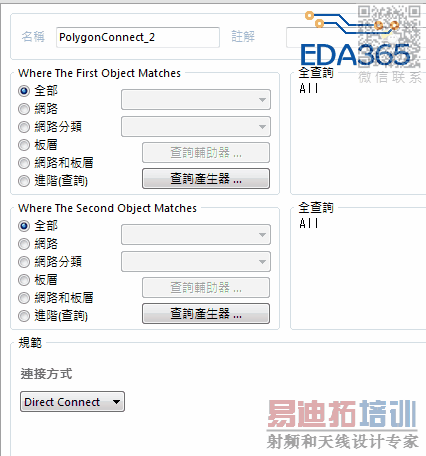

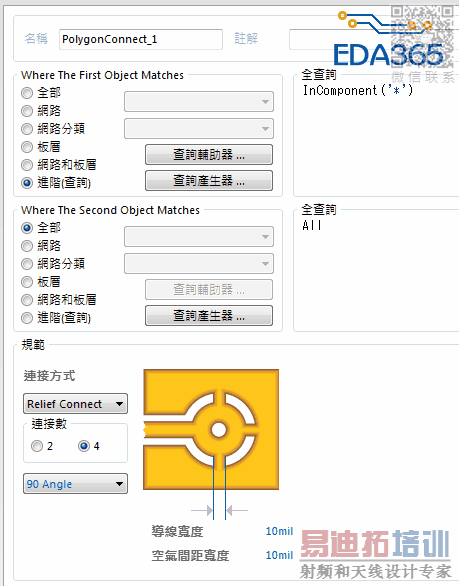

請參照我目前的設計方式應該可以達成你要的
另外請問有誰可以知道如何此狀況設定?

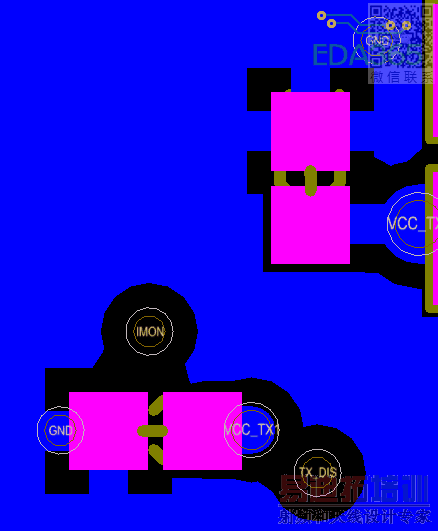

ex:GND已經手動走線連結到零件pad，而GND鋪銅就不再此pad多增加一個或到三個連結點
苦惱中
其他软件也存在这个问题
這樣對於電流的回流控制，的確是一個問題
還是希望有解決辦法
