AD6 怎样改变飞线颜色?

录入:edatop.com     点击:

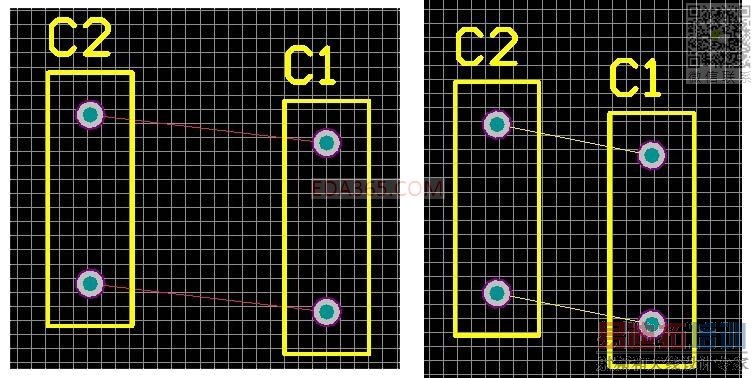

       AD6飞线的颜色怎么改变啊 ?


  我不知道怎么回事飞线变黄色了。
     怎么变回来额 ?

刚开始,我试了半天,改不了,还以为真不能改。
后来,百度搜了下,发现了答案:
先,将当前PCB中的网络全部清除(我没做这一步 )
然后,设置飞线颜色(快捷键 L 打开颜色设置界面,"CONNECTIONS AND FROM TOS"对应的颜色即为飞线颜色,将其设置为所以需颜色),
最后,从原理图更新PCB,自动加载网络表,你会发现飞线颜色已经修改成功
   或者在更新PCB前先修改飞线颜色。
总结,先改飞线颜色,再导入网络。

回复 2# yihafewu
哪个问一下啊 ?
      飞线是清除不是隐藏?
         我是先隐藏  在复制 删除  粘贴   这样来清除网络的
对不对啊 ?
  如果是对的
我怎么就不能改变呢?
?

你可以这么做,
你先在空的PCB文件里设置好飞线颜色,
然后再从SCH更新到PCB。
(这个PCB好像必须得新建的)

    OK了
    谢谢

AD 可以设置每条飞线的颜色

那怎么设置呢

期待中。

在pcb浏览器中,选择NET这一项,双击打开NET的属性,在里面就可以设置颜色了!

哇,真的耶。
编辑网络时,会有这一项,效果明显。

在颜色设置里面不是可以改么

学习到,谢谢

我的飞线怎么显示不出来呢?

在AD里面  你可以一次性设置  同一类网络的飞线颜色  这样类之间 就比较好区分 走线也更好把握了   直接编辑网络 比较累  要一根根  改
