ad中修改了原理图库,更新到原理图中怎样不改变元件值和标号?
录入:edatop.com 点击:
ad中修改了原理图库,更新到原理图中怎样不改变元件值和标号?
altium designer中,修改了原理图库的部分东西,比如引脚位置,等。修改好了之后更新到PCB中总是会复位原理图中的原件标号,和元件的值。求助:怎样操作才能保留元件标号和值,而且更新的元件

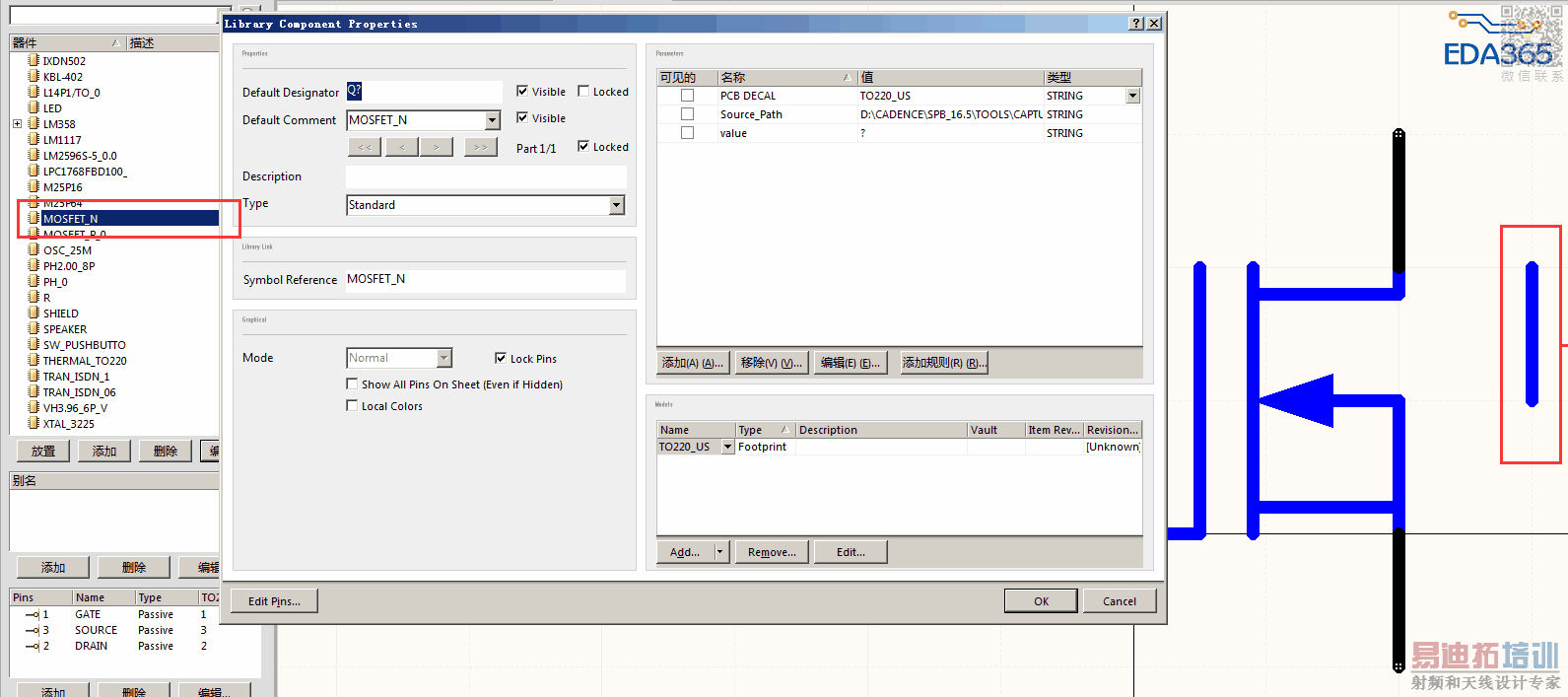

2.修改原理图库,在里面加一条竖线,简单修改一下

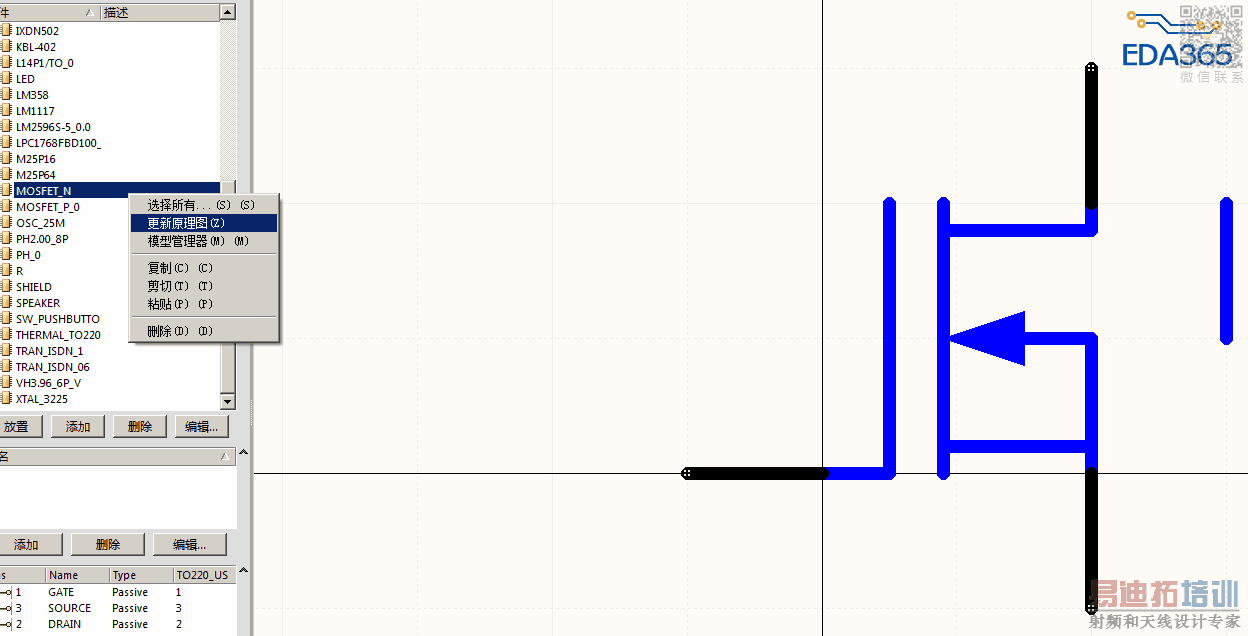

3.将修改之后的元件更新到原理图中
4.原理图里面的元件标号还在,偶尔会出现标号丢失,元件值丢失了,怎样才能保证元件值不丢失?
altium designer中,修改了原理图库的部分东西,比如引脚位置,等。修改好了之后更新到PCB中总是会复位原理图中的原件标号,和元件的值。求助:怎样操作才能保留元件标号和值,而且更新的元件
按你的说明操作了一遍,没发现PCB有变化啊。
修改某IC的原理图封装某个引脚的位置-------更新到原理图-------连好引脚改变的线------更新到PCB------没有更新。
我是指更新到原理图中,原理图里面的标号丢失,元件值也丢失

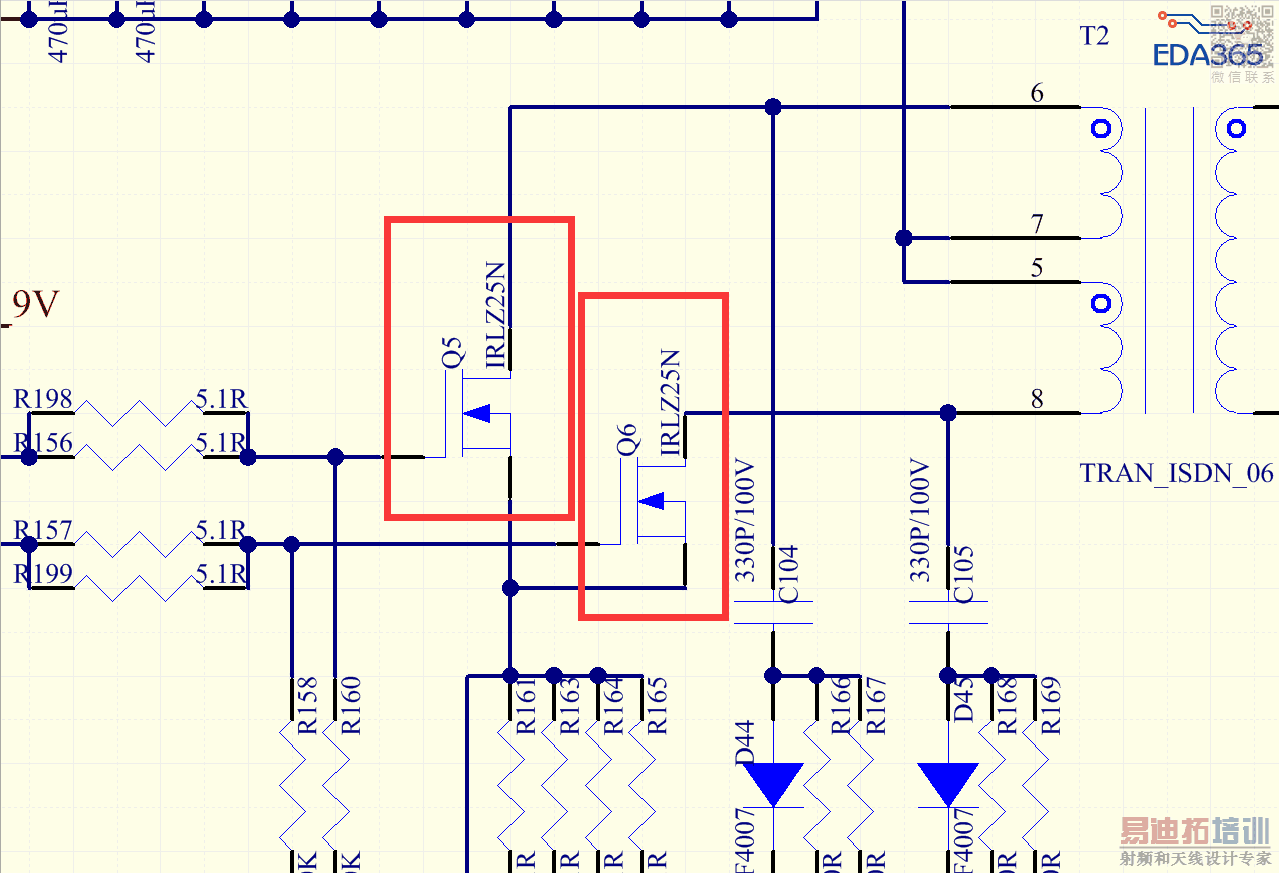

1.修改元件之前,标号(位号)还在,值也在
2.修改原理图库,在里面加一条竖线,简单修改一下

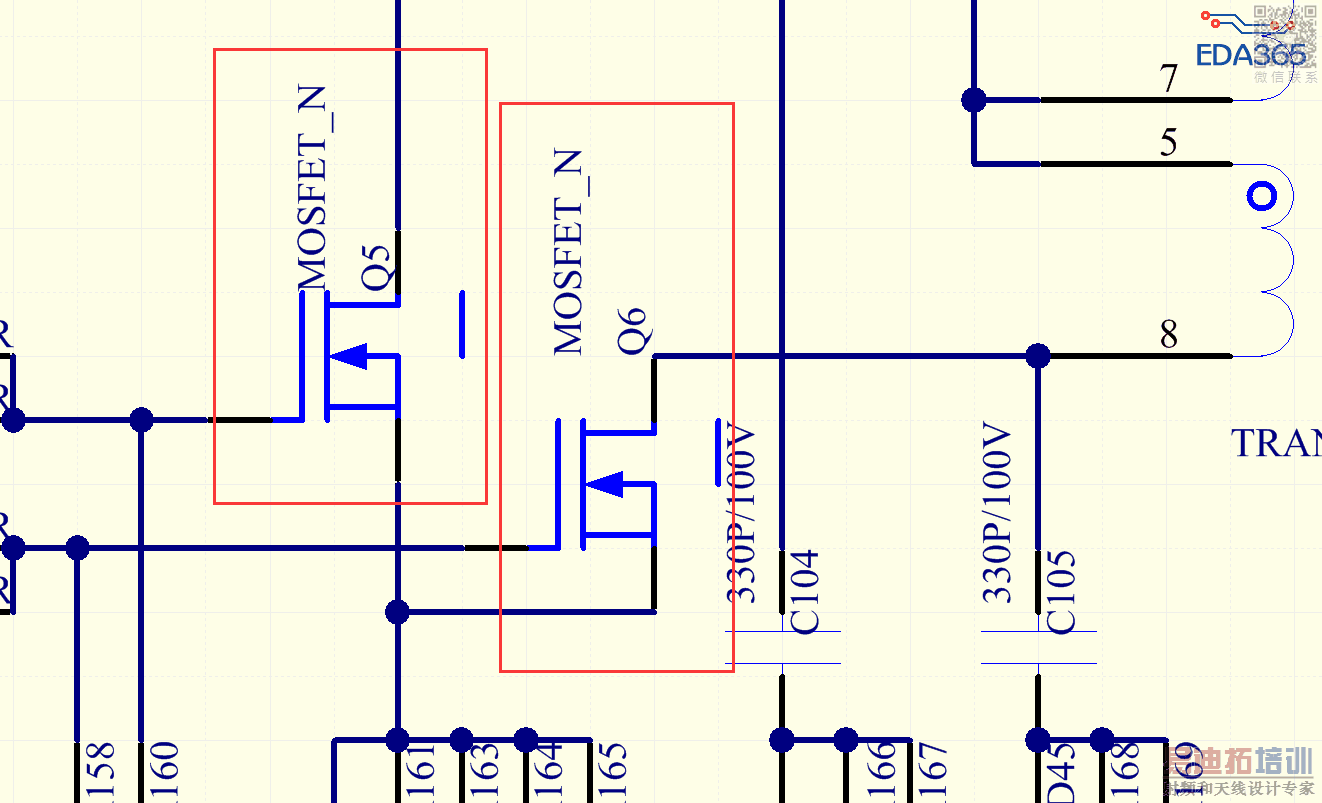

3.将修改之后的元件更新到原理图中
4.原理图里面的元件标号还在,偶尔会出现标号丢失,元件值丢失了,怎样才能保证元件值不丢失?
双击原先未修改的元件,有个唯一ID,复制下来,再更新原理图库中的元件到原理图,再双击把原来的唯一ID粘贴过去
那这也太麻烦了,我原理图里面经常性的会出现几百个电子元件的,假若更新原件,那。
