AD怎么设置过孔盖油
录入：edatop.com 点击：
发geber给厂家，厂家老问过孔要不要盖油，我想问下怎么在设计文件中体现出来，另外怎么把定位孔中间没有沉铜上下面又有铜。
foce complete tending on top / bottom 该过孔不在顶层/底层开窗
palted 过孔金属化 （话说不选这个的话，这个有时候板厂不一定会照做）
这个不需要设置，只要告诉厂家过孔盖油，他们会给你弄好的。

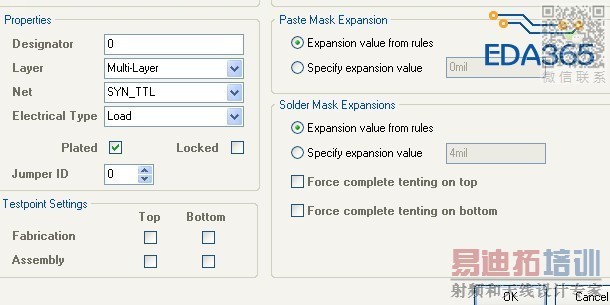

在Via对话框中的右下角两个选上即可
定位孔不沉铜呢
foce complete tending on top / bottom 该过孔不在顶层/底层开窗
palted 过孔金属化 （话说不选这个的话，这个有时候板厂不一定会照做）
恩，知道了，谢谢。
1. SolderMaskExpansion_Via
1. SolderMaskExpansion_Via
2. IsVia
3. -1000mil
老是被说过孔开窗了 想着改来着 把那两个勾上 又怕勾错了 平时不勾习惯了
你这个是设计过孔盖油吗?
