AD导入PCB时元件焊盘和丝印不在同一面
录入：edatop.com 点击：

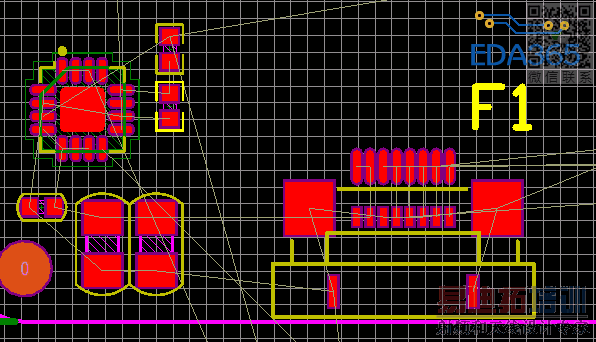

AD导入PCB后，元件的丝印都跑到Bottom Overlay了，库封装丝印在topoverlay，这是什么问题?
正面丝印为白色
如果PCB跟 lib在一个工程下面 你在lib下面 找到反掉的封装 确定 丝印在top overlay之后 update current footprint试试看呢?
删掉，重新导就行了，update也不行
