内电层局部区域挖空

录入:edatop.com     点击:
请教如何将内电层(负片)局部区域挖空不敷铜。谢谢!

1.FILL填充;
2.挖铜操作(修铜皮的那个命令)

Place  下面有个Polygon Pour Cutout    在PCB里面画个矩形(你需要的形状)矩形里面的就是挖空不敷铜。

多谢,学习一下

正好需要正好需要正好需要正好需要

真的挺好用真的挺好用真的挺好用

放一片fill就ok了

FILL

最好用fill去填充,这是最好的做法,当然挖掉也可以

你说的这个我半天都没有找到
可以上个照片看看吗

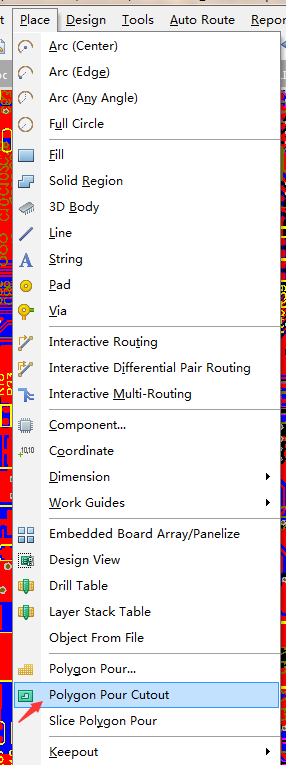

如图所示


看到了,谢谢!

謝謝指導。
