AD6.9 dxp如何批量隐藏元件编号
录入：edatop.com 点击：
请问各位大虾，dxp如何批量隐藏元件编号?
隐藏全部元件的编号：右键点取所需任意元件编号，选择 FIND SIMILAR OBJECTS 然后点击OK，会弹出PCB Inspector，选择Object Specific下的Component，然后选择Show name，则所有编号就隐藏了
我按照这样操作可是还是不能隐藏，请指点，谢谢！
隐藏全部元件的编号：右键点取所需任意元件编号，选择 FIND SIMILAR OBJECTS 然后点击OK，会弹出PCB Inspector，选择Object Specific下的Component，然后选择Show name，则所有编号就隐藏了
我按照这样操作可是还是不能隐藏，请指点，谢谢！
发错版块了吧，这里是allegro区。

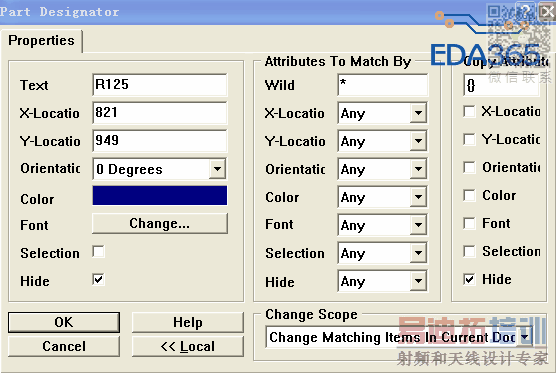

ad没有用过，protel99的就比较方便了，双击任意一个元件编号
按图片，点ok就可以了
点击L-隐藏TEXT
右键点取所需任意元件编号，选择 FIND SIMILAR OBJECTS ，还要选择string type为same，不然所有text都会被隐藏
