模块复用后，如何从复用模块中连出需要的网络？

层次化原理图设计后，复用了一张原理图sheet2，复用了2遍，自动在pcb中生成了sheet21和sheet22两部分电路。
现在我想从sheet21中引出我想要连接的线，而不链接sheet22，请问，能实现吗?如何操作?

简单的方法，copy 一页图到bak_prj里， 然后在prj 里改找这页，删除你不要连接的东西

copy一页图到另一个工程里?
不明白，望细说。

又遇到问题了，再次请教大家。
复用的核心板有个RESET引脚，我想和母板上的RESET对应起来。原理图连起来如下：

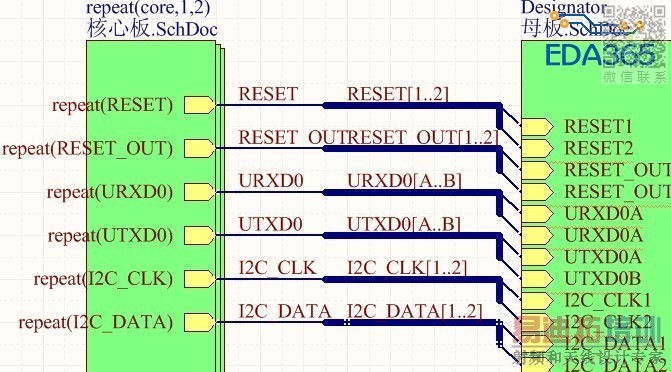

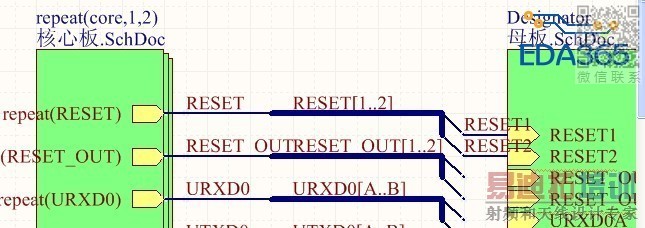

顶层原理图中：

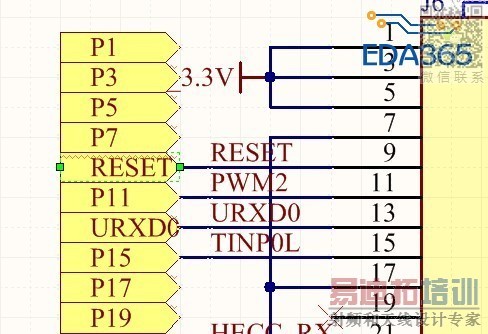

母板原理图：


核心板原理图：


结果PCB上两个端子的相应管脚网络标号对应不上：


上图中两个端子的9脚，左边母板图中是RESET网络，右边核心板图中是RESET1网络。
如果在母板原理图中把9脚网络标号由RESET改成RESET1，更新到PCB后，确实名称可以对应上，但仍没有份网络线，也不可以连到一块。

你可以看看关于网络标识符的范围的文章就知道怎么解决了。

最简单的方法是可以用电源的VCC那个标号，然后改成你的RESET，那RESET就是全局变量。

谢谢回复。
有没有相关文章推荐?我是按http://www.eda365.com/forum.php?mod=viewthread&tid=95809&highlight=%B6%E0%CD%A8%B5%C0这个贴里的文章做到这里的，在这里卡住了。

已解决。
自己的问题，总线接入口那里也要加上个网络标号。

恩，我的意思就是不需要这样的，你可以把它当成是跟VCC和GND一样处理，你看你的VCC和GND不也没加通道嘛，不是也连进来了。

http://blog.csdn.net/chenzelin2009/article/details/5751251这里有介绍各网络标识符的区别的，要不就是我没弄清楚你的意思。

谢谢你的回复，连接里的文章很有用。
