Altium Designer中PCB的 3d图 怎么能打印出来
录入：edatop.com 点击：
在Altium Designer中画好了PCB用 3d查看，但怎么能把查看到的3D线路及整个3D图1:1或者1：几放大打印出来呢?请高手赐教，谢谢！
这个问题问得好，用3D打印机打印出来，全尺寸，全结构。
当然这是个玩笑，现在3D打印技术才刚刚问世。
在PCB 3D界面下，按快捷键L，在跳出界面的下方，可以设置是否显示3D器件，你不显示3D器件就可以看见布线的线路了。
至于1:1检查，我一般都是导出step格式文件给机械工程师检查。
你单独1:1肉眼检查没有什么意义！
还是不明白怎么操作，我的意思是在3D中的打印出来，如图，把图中打印出来，具体的操作能截图说明操作步骤吗?谢谢！

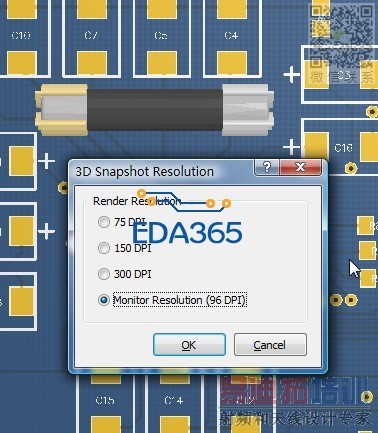

在 3d view 按 ctrl c
谢谢，这个方法可以实现，以照片的方式弄出来的；不知道还有其它的方法呢?
https://www.youtube.com/watch?v=UAp4P2xBwrw
用这个可以导出。
